UPAT Expressanker MAX 12/ 10/ 90 K A4
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung

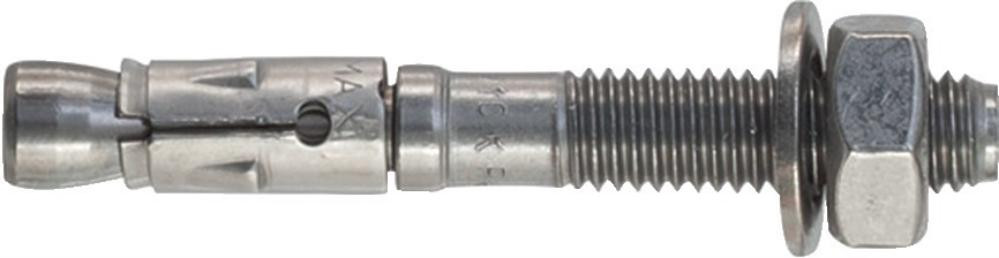

Bolzenanker MAX K, Edelstahl R
• Edelstahl R, blank
• Kurzform
• Besonders geeignet für die Befestigung mittelschwerer Lasten in gerissenem und ungerissenem Beton und Naturstein mit dichtem Gefüge im Außenbereich
• Die Verkürzung um 2 cm spart Bohraufwand und Materialkosten
• Setzen in Vor- und Durchsteckmontage möglich, ebenso wie kraftsparendes Einschlagen mit Hammer in das Bohrloch
• Beim Anziehen der Mutter Schieben des Bolzens in den Spreizclip, somit Verspreizen gegen die Bohrlochwand und Haltesicherheit
• Besonders häufige Verwendung für die Befestigung von dünnen Betonbauteilen
• ETA-10/0170, Europäisch Technische Zulassung, Option 1 für gerissenen und ungerissenen Beton
Merkmale
Gewinde | M12 mm |
Dübellänge | 90 mm |
Bohrernenn-Ø | 12 mm |
Dicke des Anbauteils max. | 10 mm |
effektive Verankerungstiefe | 50 mm |
Anbauteildicke (reduziert) max. | 10 mm |
Bohrlochtiefe bei Durchsteckmontage min. | 80 mm |
Gewindelänge | 41 mm |
Schlüsselweite | 19 mm |
Außendurchmesser U-Scheibe | 24 mm |
Stärke U-Scheibe | 2,5 mm |
Nutzlänge (reduziert) max. | 10 mm |
Verankerungstiefe (reduziert) | 50 mm |
Varianten
UPAT Expressanker MAX 10/ 10/ 75 K A4
|
Dübellänge | Dicke des Anbauteils max. | Anbauteildicke (reduziert) max. | Bohrlochtiefe bei Durchsteckmontage min. | Gewindelänge | Nutzlänge (reduziert) max. | Gewinde | Bohrernenn-Ø | effektive Verankerungstiefe | Schlüsselweite | Außendurchmesser U-Scheibe | Stärke U-Scheibe | Verankerungstiefe (reduziert) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
75 | 10 | 10 | 65 | 33 | 10 | M10 | 10 | 40 | 17 | 20 | 2,0 | 40 |
UPAT Expressanker MAX 10/ 20/ 85 K A4
189566
Dübellänge | Dicke des Anbauteils max. | Anbauteildicke (reduziert) max. | Bohrlochtiefe bei Durchsteckmontage min. | Gewindelänge | Nutzlänge (reduziert) max. | Gewinde | Bohrernenn-Ø | effektive Verankerungstiefe | Schlüsselweite | Außendurchmesser U-Scheibe | Stärke U-Scheibe | Verankerungstiefe (reduziert) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
85 | 20 | 20 | 75 | 43 | 20 | M10 | 10 | 40 | 17 | 20 | 2,0 | 40 |
UPAT Expressanker MAX 12/ 10/ 90 K A4
K19570338
Dübellänge | Dicke des Anbauteils max. | Anbauteildicke (reduziert) max. | Bohrlochtiefe bei Durchsteckmontage min. | Gewindelänge | Nutzlänge (reduziert) max. | Gewinde | Bohrernenn-Ø | effektive Verankerungstiefe | Schlüsselweite | Außendurchmesser U-Scheibe | Stärke U-Scheibe | Verankerungstiefe (reduziert) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
90 | 10 | 10 | 80 | 41 | 10 | M12 | 12 | 50 | 19 | 24 | 2,5 | 50 |
UPAT Expressanker MAX 12/ 20/100 K A4
199273
Dübellänge | Dicke des Anbauteils max. | Anbauteildicke (reduziert) max. | Bohrlochtiefe bei Durchsteckmontage min. | Gewindelänge | Nutzlänge (reduziert) max. | Gewinde | Bohrernenn-Ø | effektive Verankerungstiefe | Schlüsselweite | Außendurchmesser U-Scheibe | Stärke U-Scheibe | Verankerungstiefe (reduziert) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
100 | 20 | 20 | 90 | 51 | 20 | M12 | 12 | 50 | 19 | 24 | 2,5 | 50 |
