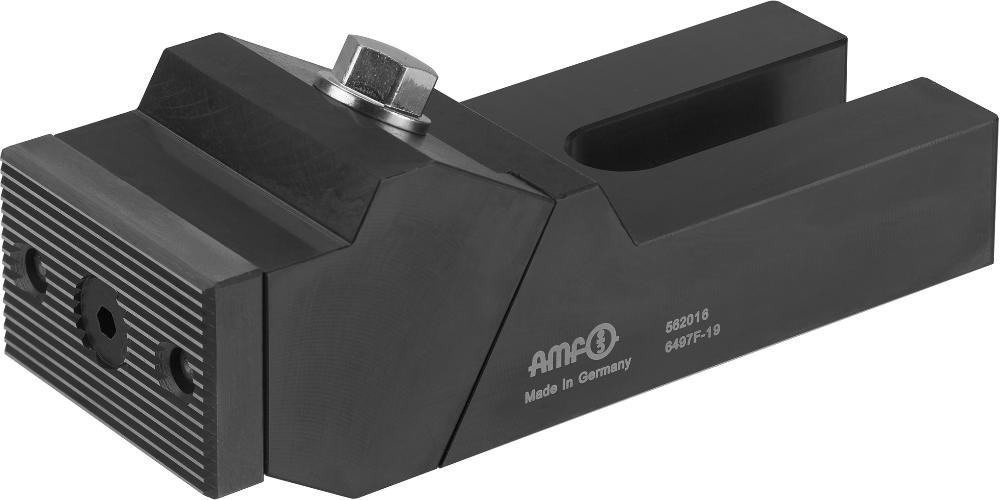

Abbildung ähnlich
Stabilspannbacke 6497F flach, Gr.38 AMF
K23821807
4020772022938
562018
auf Anfrage
je 1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
Stabilspannbacke, flach
• Grundkörper aus Vergütungsstahl
• Spannbacken aus Einsatzstahl, einsatzgehärtet
• Exakte Prismenführung
• Hohe und stabile Ausführung mit starker Niederzug- und Spannkraft
• Auswechselbare und umkehrbare Spannbacken mit einer geriffelten und einer glatten Seite
• Zum seitlichen Spannen von Werkstücke
Hinweis: Als Befestigungsschrauben sind je nach Nutenbreite Schrauben für T-Nuten DIN 787 separat zu bestellen. Spannkräfte F1 und F2 sind abhängig von der Nutbreite .
Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de

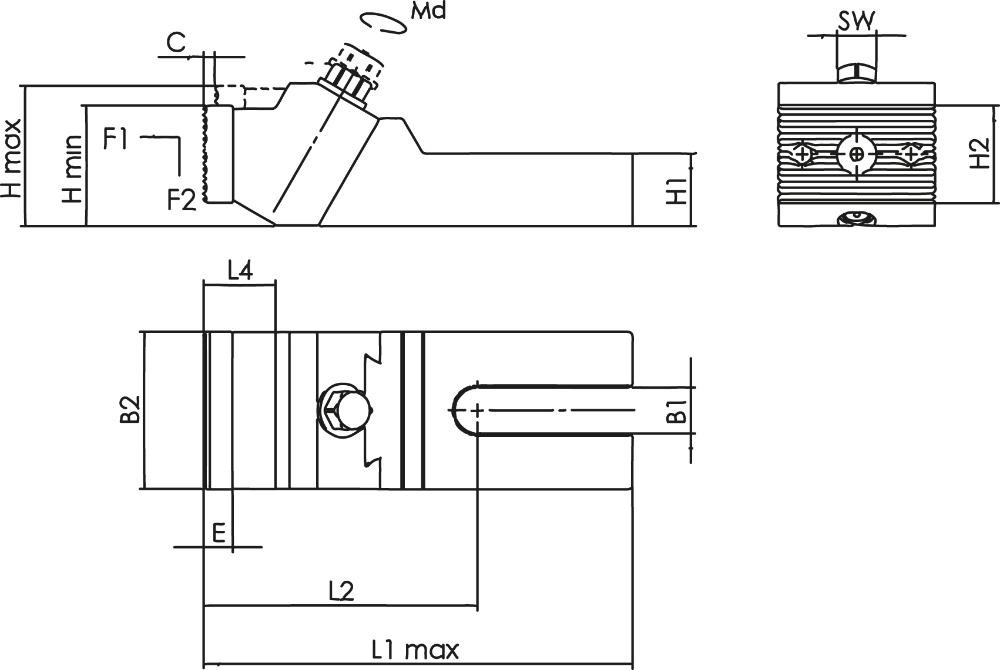

Merkmale
| Nutenbreite | 32; 36; 42 mm |
| F1 | 50 kN |
| F2 | 7,5 kN |
| B1 | 38 mm |
| B2 | 90 mm |
| C | 10 mm |
| E | 12 mm |
| H min. | 75 mm |
| H max. | 91,5 mm |
| H1 | 46 mm |
| H2 | 40 mm |
| L1 max. | 256 mm |
| L2 | 152 mm |
| L4 | 34 mm |
| SW | 21 mm |
| Md | 160 |
| Markenname | AMF |
| Herstellername | Andreas Maier GmbH & Co KG |
| Herstellerartikelnummer | 562018 |
Varianten
auf Anfrage
je 1 Stück
|
||||||||||||||||||||||||||||||
auf Anfrage
je 1 Stück
|
||||||||||||||||||||||||||||||
auf Anfrage
je 1 Stück
|
Angaben zur Marke
AMF
