Abbildung ähnlich
SiBoost Smart 3 Helix EXCEL 5202 , DN 150 (PN 10), DN 150 (PN 16), 7500 W, 8700 W
K20556827
4048482456645
2542623
auf Anfrage
je
1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Merkmale
| Produktklasse | Druckerhöhungsanlage |
| Modell | 5202 |
| Länge | 1750 mm |
| Breite | 1351 mm |
| Höhe | 1321 mm |
| Internet Link | https://wilo.com/quick/de/de/articleNumber/2542623 |
| Max. Mediumtemperatur (Dauerbetrieb) | 50 °C |
| Min. Mediumtemperatur (Dauerbetrieb) | 3 °C |
| Nenndurchmesser alle Anschlüsse | 3 Zoll |
| Nennstrom | 12,5 A |
| Frequenz | 50/60 Hz |
| Anschluss | Flansch |
| UBA-Positivliste | ja |
| Motorausgangsleistung (P2) | 7,5 kW |
| Aufgenommene Motorleistung (P1) | 8,7 kW |
| Max. Arbeitsdruck | 16 bar |

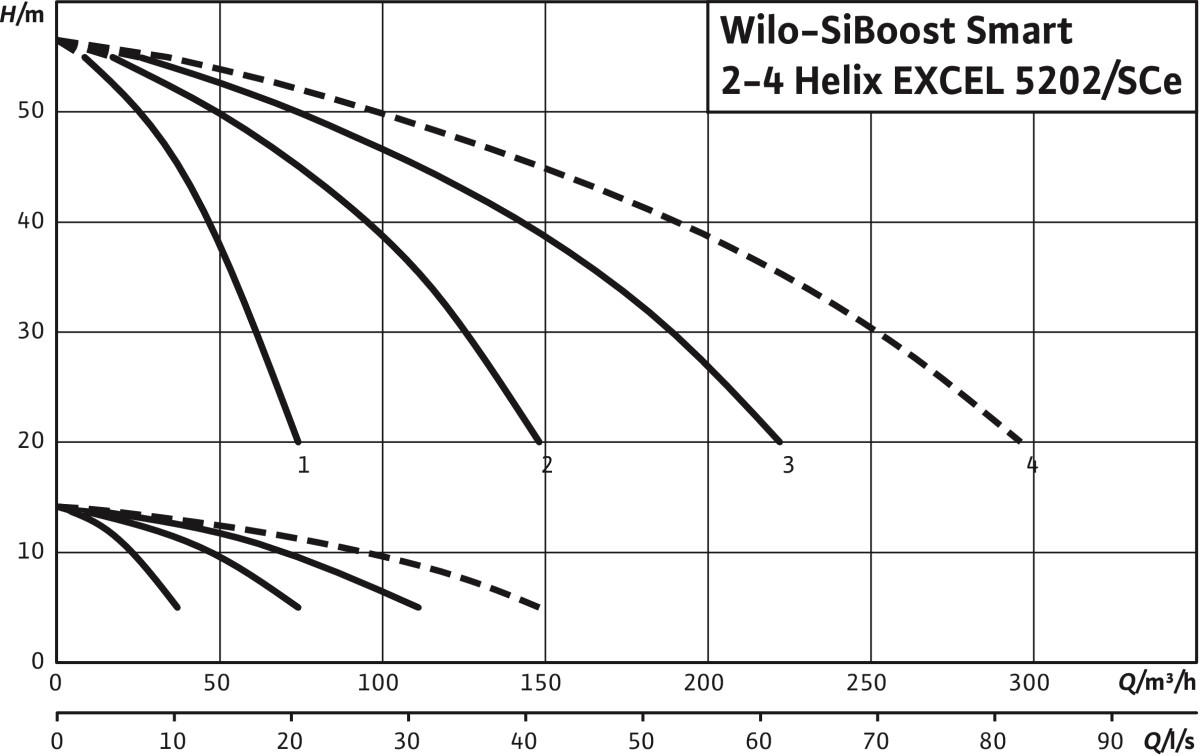

| Max. Förderhöhe | 56,5 m |
| Förderhöhe bei Nennvolumenstrom | 382,36 kPa |
| Drehzahl | 3500 1/min |
| Elektrischer Anschluss | Anschlussklemmen |
| Werkstoff des Gebläserads/Laufrads | Edelstahl |
| Druckstufe Flansch | PN 16 |
| Druckstufe Artikel | PN 16 |
| Geeignet für Leitungswasser | ja |
| Geeignet für Regenwasser | nein |
| Werkstoffgüte des Pumpengehäuses | Gusseisen GG 25 (GJL-250) |
| Werkstoff des Pumpengehäuses | Edelstahl |
| Anzahl der Pumpen | 3 |
| Anschluss Einlassseite | Flansch |
| Nenndurchmesser Anschluss Einlassseite | DN 80 |
| Nenndurchmesser Anschluss Auslassseite | DN 80 |
| Schutzart (IP) Pumpe | IP55 |
| Max. Volumenstrom | 80 m³/h |
| Geeignet für die Beregnung/Bewässerung | nein |
| Isolationsklasse nach IEC | F |
| Umgebungstemperatur | 5 - 40 °C |
| Anzahl der Phasen | 3 |
| Bemessungsspannung | 380 - 460 V |
| Werkstoffgüte Gebläserad/Laufrad | Edelstahl 304 (1.4307) |
| Rohraußendurchmesser Anschluss Einlassseite | 80 mm |
| Rohraußendurchmesser Anschluss Auslassseite | 80 mm |
| Anschluss Auslassseite | Flansch |
| Förderhöhe bei Volumenstrom (BEP) | 382,36 kPa |
| Volumenstrom (BEP) | 49,44 m³/h |
| Mediumtemperatur (Dauerbetrieb) | 3 - 50 °C |
| Druckstufe Flanschanschluss Einlass | PN 16 |
| Druckstufe Flanschanschluss Auslassseite | PN 16 |
