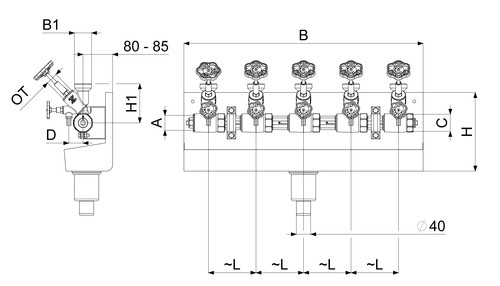

Artikelbild
Abbildung ähnlich
Schlösser

Schlösser ATV-Station 5-fach, DN 25, G 1 1/4 x 1 1/2, mit Rinne

K19744119 4044997161272 0075652503001
auf Anfrage
je 1 Stück
keine Verfügbarkeitsinformationen
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

1x KFR-Ventil, Rest Freistromventile mit Kappe, Stopfen, Rinne, Befestigung und Etiketten. Oberes Anschlussgewinde 1 1/2", steigende Spindel

Merkmale

Produktklasse Verteiler (Flüssigkeiten/Gas)
Breite 670 mm
Höhe 344 mm
Tiefe 136 mm
Werkstoff Messing
Max. Mediumtemperatur (Dauerbetrieb) 90 °C
Nenndurchmesser Anschluss 1 1 1/4 Zoll
Nenndurchmesser Anschluss 2 1 1/4 Zoll
Montageart Aufbau
Anschluss 1 Innengewinde zylindrisch (BSPP)
Anschluss 2 Außengewinde zylindrisch BSPP (ISO 228-1)
UBA-Positivliste ja
Mit Befestigungsmaterial nein
Mit Rückstromsicherung ja
Mit Füßen nein
Druckstufe Artikel PN 10
Geeignet für Leitungswasser ja
Rohraußendurchmesser Anschluss 1 41,9 mm
Rohraußendurchmesser Anschluss 2 39 mm
Geeignet für Heizungswasser nein
Anzahl der Abzweige 5
Mit Isolierung nein
Systemgebunden nein
Mit Entlüftung nein
Mit Füll- und Entleerungshahn ja
Mit Absperrventil ja
Geeignet für Pressluft nein
Geeignet für Gas nein
Geeignet für Glykol nein
Geeignet für Ethanol nein
Nenndurchmesser Abzweigungen 1 1/2 Zoll
Rohraußendurchmesser Abzweigungen 44,9 mm
Anschluss Abzweigungen Außengewinde zylindrisch BSPP (ISO 228-1)
Mit Wandbefestigungsbügel nein
Geeignet für Kühlwasser nein

Anhänge

icon
Datei
Datenblatt
jsdb_0075000000001.pdf (212.11 KB)
icon
Datei
Montageanleitung
jsma_0075002000m01.pdf (1.75 MB)
icon
Datei
Zulassung
jszl_0075000000001.pdf (8.83 MB)

Varianten

Artikelbild
Schlösser

Schlösser ATV-Station 2-fach, DN 25, G 1 1/4 x 1 1/2, mit Rinne K19744110

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension Ausführung
DN 25, G 1 1/4 x 1 1/2 2-fach
Artikelbild
Schlösser

Schlösser ATV-Station 2-fach, DN 25, G 1 1/2 x 1 1/2, mit Rinne K19744111

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension Ausführung
DN 25, G 1 1/2 x 1 1/2 2-fach
Artikelbild
Schlösser

Schlösser ATV-Station 3-fach, DN 25, G 1 1/4 x 1 1/2, mit Rinne K19744113

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension Ausführung
DN 25, G 1 1/4 x 1 1/2 3-fach
Artikelbild
Schlösser

Schlösser ATV-Station 3-fach, DN 25, G 1 1/2 x 1 1/2, mit Rinne K19744114

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension Ausführung
DN 25, G 1 1/2 x 1 1/2 3-fach
Artikelbild
Schlösser

Schlösser ATV-Station 4-fach, DN 25, G 1 1/4 x 1 1/2, mit Rinne K19744116

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension Ausführung
DN 25, G 1 1/4 x 1 1/2 4-fach
1 2

Ersatzteile:

Artikelbild
Schlösser

Schlösser KFR-Ventil-Oberteil 1819 DN 25, G 1, Messing, steigende Spindel K19743900

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Schlösser

Schlösser Freistromventil-Oberteil 1816 DN 25, G 1, Messing, steigende Spindel K19743877

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Schlösser

Schlösser Handrad 1859 70 x 6 mm, grün, Polyamid K22098662

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Schlösser

Schlösser Durchgangs-Fettkammer-Oberteil 1801 DN 10, G 3/8, Messing, steigende Spindel 148843

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Schlösser

Schlösser Handrad 1859 50 x 6 mm, grün, Polyamid K22098660

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Schlösser

Schlösser Sauger 7461 G 1 1/4, zum Ablassen K19744043

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Schlösser

Schlösser Verbindungsverschraubung 7440 G 1 1/4 K19744028

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Schlösser

Schlösser Abschlussstopfen 7455 G 1 1/4, links, Wasserzufuhr von rechts K19744040

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Schlösser

Schlösser Abschlusskappe 7450 G 1 1/4, rechts, Wasserzufuhr von links K19744036

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Schlösser

Schlösser Entleerungsrinne 7480 5-fach, mit Ablaufventil, Geruchsverschluss, Befestigungssatz K19744055

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Schlösser

Schlösser Geruchsverschluss 7482 anthrazit, für ATV-Rinne, gerader Auslauf K19744057

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
