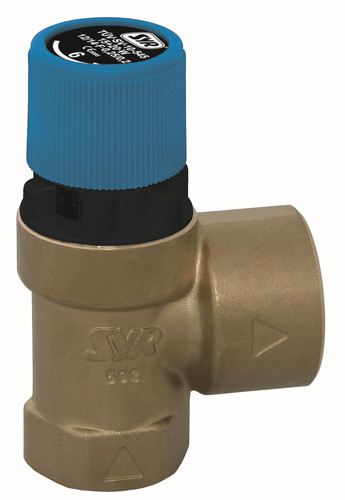

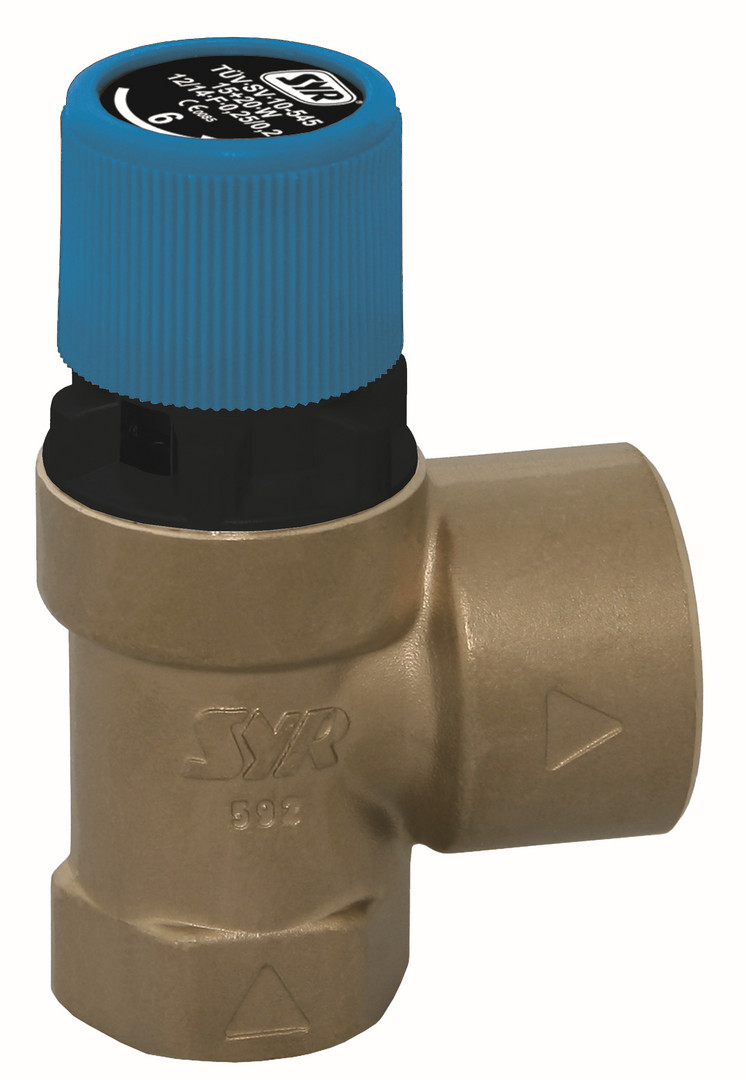

SYR Membran-Sicherheitsventil 2115 DN 20, 10 bar, rohgelb
148707
4017905007207
2115.20.002
auf Anfrage
je
1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung
für den Anschluss an geschlossene Trinkwassererwärmern gemäß DIN 1988 und für Anlagen nach AD-Merkblatt A2, Gehäuse aus Pressmessing, Kappe aus glasfaserverstärktem Kunststoff (DN 15-32) bzw. Gehäuse aus Rotguss, Kappe aus Gussmessing (DN 40 und DN 50), 2115 mit Ventilsitz aus nichtrostendem Edelstahl (DN 15 + DN 20), Ansprechdruck 2-10 bar (auf Anfrage), max. Betriebsdruck 110 °C, Standardeinstellung 6, 8, 10 bar, Medium: Wasser/neutrale nicht klebende Flüssigkeiten, Einbaulage vorzugsweise Hauptachse senkrecht - Eintrittsstutzen unten, Bauteilkennzeichen TÜV-SV-05-545-DN-W-N-p
Merkmale
Produktklasse | Sicherheitsventil |
Höhe | 98 mm |
Oberflächenschutz | unbehandelt |
Nenndurchmesser Anschluss 1 | DN 20 |
Nenndurchmesser Anschluss 2 | DN 25 |
Werkstoff des Gehäuses | Messing |
Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
Anschluss 1 | Innengewinde (metrisch) |
Anschluss 2 | Innengewinde (metrisch) |
UBA-Positivliste | ja |
Überströmdruck | 10 bar |
Anhänge
Datei
(sydb211515000.pdf, 169.59 KB)
Datei
(sytz211515000.pdf, 39.02 KB)
Datei
(syis211515000.pdf, 136.24 KB)
Datei
(syma211515000.pdf, 136.24 KB)
Datei
(syis211515000.pdf, 189.88 KB)
Datei
(syzl211515000eg.pdf, 358.04 KB)
Datei
(syzl211515000tuev.pdf, 1.32 MB)
Datei
(syzl211515000vdtuev.pdf, 541.14 KB)
Datei
(syce211515000.pdf, 1.64 MB)
Varianten
SYR Membran-Sicherheitsventil 2115 DN 50, 10 bar, rohgelb
|
Dimension |
---|
DN 50, 10 bar, rohgelb |
SYR Membran-Sicherheitsventil 2115 DN 50, 8 bar, rohgelb
K10572005
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 Stück
Dimension |
---|
DN 50, 8 bar, rohgelb |
SYR Membran-Sicherheitsventil 2115 DN 50, 6 bar, rohgelb
K10572004
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 Stück
Dimension |
---|
DN 50, 6 bar, rohgelb |
SYR Membran-Sicherheitsventil 2115 DN 40, 10 bar, rohgelb
K10572003
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 Stück
Dimension |
---|
DN 40, 10 bar, rohgelb |
SYR Membran-Sicherheitsventil 2115 DN 40, 8 bar, rohgelb
K10572002
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 Stück
Dimension |
---|
DN 40, 8 bar, rohgelb |
