Sasserath

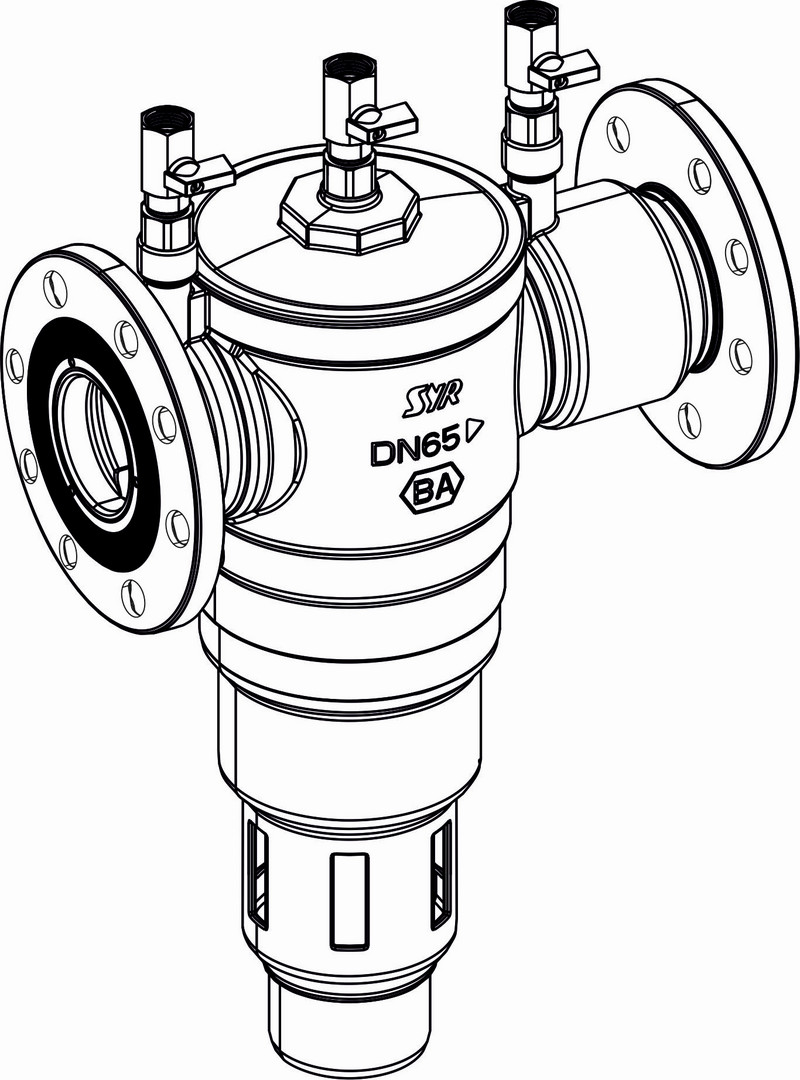

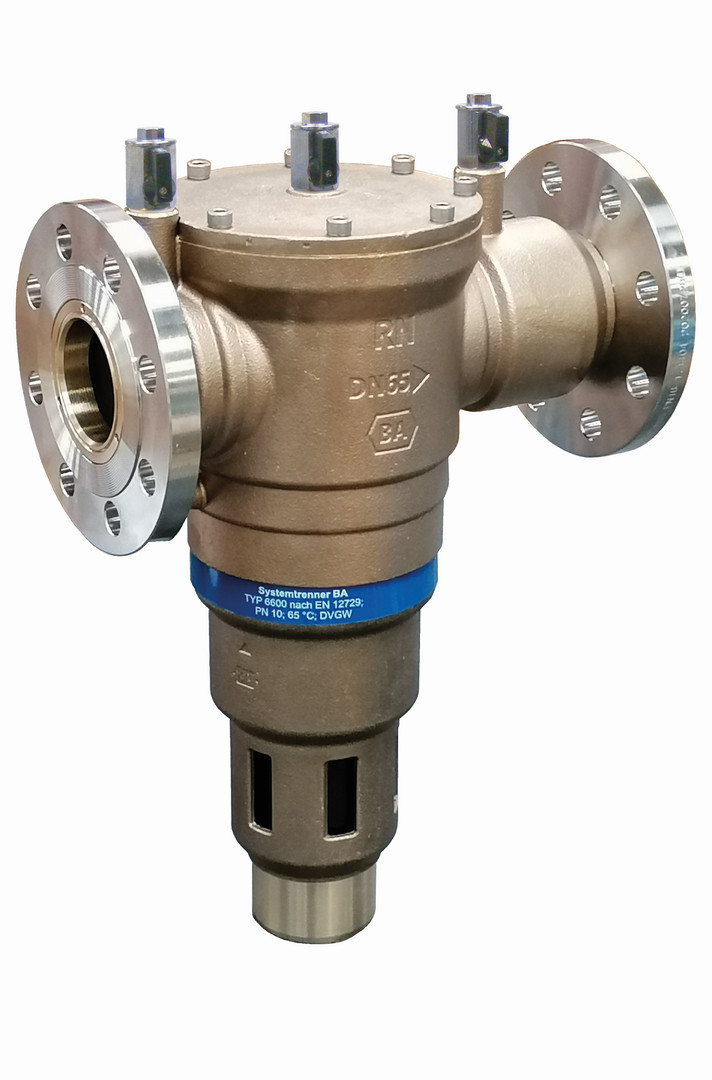

SYR Flansch-Systemtrenner BA 6600 DN 65

K10572071 4017905217958 6600.65.000
auf Anfrage
je 1 Stück
keine Verfügbarkeitsinformationen
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

zum Schutz des Trinkwassers vor Nichttrinkwasser nach DIN EN 1717 bis einschließlich Flüssigkeitskategorie 4, Gehäuse aus Rotguss, integrierter Schmutzfänger, max. Betriebsdruck 10 bar, max. Betriebstemperatur 65 °C, Medium Trinkwasser

Merkmale

Produktklasse Systemtrenner
Höhe 496,5 mm
Oberflächenschutz unbehandelt
Max. Mediumtemperatur (Dauerbetrieb) 65 °C
Nenndurchmesser Anschluss 1 DN 65
Nenndurchmesser Anschluss 2 DN 65
Werkstoff des Gehäuses Bronze
Werkstoffgüte Bronze (Rg 5)
Anschluss 1 Flansch
Anschluss 2 Flansch
UBA-Positivliste ja
Antriebsart Feder
Druckstufe Flansch PN 10
Druckstufe Artikel PN 10
Geeignet für Trinkwasser ja
Mit Absperrventil ja
Rückflusssicherung nach EN 1717 BA
Flüssigkeitskategorie nach EN 1717 4
Einbaulage horizontal, Ablassventil nach unten
Nenndurchsatz 85 m³/h

Anhänge

icon
Datei
Datenblatt
sydb660065000.pdf (366.9 KB)
icon
Datei

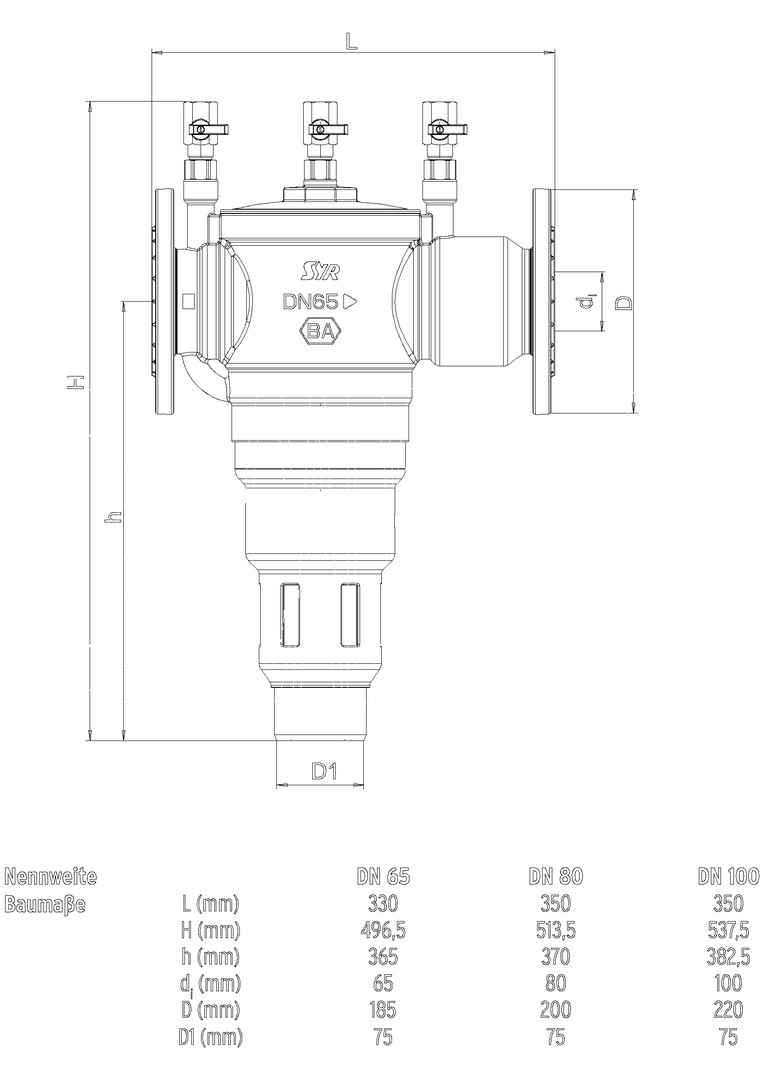

Technische Zeichnung
sytz660065000.pdf (480.01 KB)
icon
Datei
Bedienungsanleitung
syis660065000.pdf (1.5 MB)
icon
Datei
Montageanleitung
syma660065000.pdf (1.5 MB)
icon
Datei
Zulassung
syzl661015000.pdf (605.45 KB)

Varianten

Artikelbild
Sasserath

SYR Flansch-Systemtrenner BA 6600 DN 65 K10572071

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DN 65
Artikelbild
Sasserath

SYR Flansch-Systemtrenner BA 6600 DN 80 K10572072

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DN 80
Artikelbild
Sasserath

SYR Flansch-Systemtrenner BA 6600 DN 100 K10572063

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DN 100
