Artikelbild
Abbildung ähnlich
Resideo

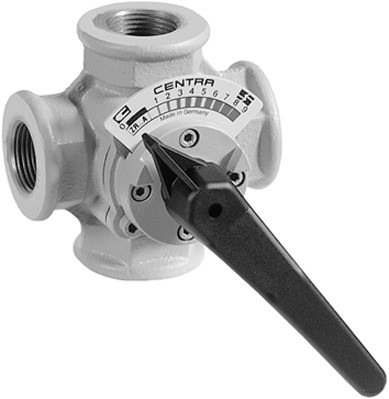

Resideo Vierwege-Mischer ZR40 MA, Kvs 25, Muffenausführung, PN 6, Grauguss

K7701724 4024627110252 ZR40MA
auf Anfrage
je 1 Stück
keine Verfügbarkeitsinformationen
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

rundum vertauschbare Anschlüsse, mit Regelkurve im verchromten Zylinderküken (dadurch lineare Temperaturcharakteristik im Heizungsvorlauf und Rücklaufanhebung zur Verhinderung der Kesselkorrosion), werkseitige Einstellung auf Kesselvorlauf von links geliefert, Umstellung durch Drehen der Mischerwelle, Medium Wasser, Gehäuse aus Grauguss GG 20, Innenteile verchromt, Drehwinkel 90°, Mediumstemperatur 2-130 °C, Rohranschluss Innengewinde, max. Diff.-Druck 100 kPa

Merkmale

Produktklasse Vierwegeventil
Internet Link https://www.resideo.com/de/de/produkte/komfort/mischer-und-regelventile/dreiwege-und-vierwege-mischer/
Max. Mediumtemperatur (Dauerbetrieb) 130 °C
Nenndurchmesser DN 40
Werkstoff des Gehäuses Gusseisen
Werkstoffgüte Gusseisen GG 20 (GJL-200)
Bedienung Elektromotor
Druckstufe Flansch PN 6
Druckstufe Artikel PN 6
Werkstoffgüte des Gehäuses Gusseisen EN-GJL-200 (GG 20)
Rohraußendurchmesser alle Anschlüsse 40 mm

Anhänge

icon
Datei
Datenblatt
rddb14557.pdf (454.17 KB)
icon
Datei
rddb14778.pdf (736.51 KB)
icon
Datei
Montageanleitung
rdma14221.pdf (2.31 MB)
