Für diesen Artikel gibt es einen Nachfolgeartikel:

Resideo Absperrklappe V6001 DN80, 261 cbm/h, Absperrklappe mit Handhebel Artikelnummer: K22719069

keine Verfügbarkeitsinformationen

Merkmale

Dimension

DN80, 261 cbm/h

Verkaufsdaten

Mindestbestellmenge	1 Stück
Bestellschritt	1 Stück

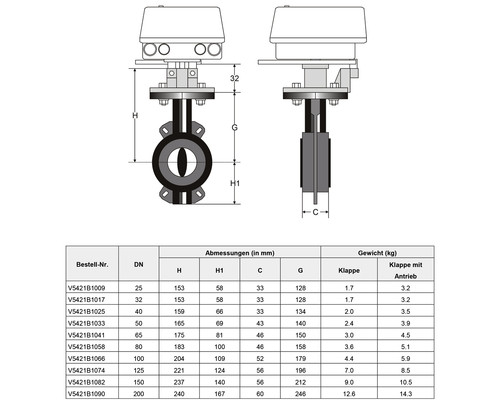

Abbildung ähnlich

Resideo Ringdrosselklappe DN 80, Kvs-Wert 377, 1000 kPa

Artikelnummer: K7701701 EAN: 4024627005183 Werksartikelnummer: V5421B1058

auf Anfrage

je 1 Stück

keine Verfügbarkeitsinformationen

Dimension

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Stück
Bestellschritt	1 Stück

Beschreibung

zur wasserseitigen Abtrennung einzelner Kessel bei Kesselfolgeschaltungen oder ähnliche Anwendungen, sollten nicht als Stellglied für eine stetige Regelung eingesetzt werden, geeignet für Heizungswasser, zum Frost- und Korrosionsschutz Antifrogen N-Wassergemisch (max. 50%), nur zum Betrieb mit einem Stellantrieb (separat zu bestellen) geeignet, motorbetätigte Absperrklappe, Medium ist Wasser, Gehäusematerial und Klappenscheibe aus GGG40, stat. Druck PN 16, Rohranschluss Einklemmen zwischen Flansche PN 6-PN 16, Drehwinkel 90°

Merkmale

Produktklasse	Absperrklappe
Oberflächenschutz	beschichtet
Nenndurchmesser	DN 80
Werkstoff des Gehäuses	Gusseisen
Werkstoffgüte	Gusseisen GGG 40 (GJS-400-15)
Baulänge	46 mm
Kvs-Wert	377
Bedienung	Elektromotor
Druckstufe Flansch	PN 16
Druckstufe Artikel	PN 16
Standard	DIN
Material Klappenblatt	Edelstahl
Dichtung	Ethylen-Propylen-Dien-Kautschuk (EPDM)
Winkel der Spindel	90 °
Klappenentwurf	zentrisch
Mediumtemperatur (Dauerbetrieb)	-10 - 120 °C
VdS-geprüft	nein
Rohraußendurchmesser alle Anschlüsse	80 mm
Ventilwinkel	180 °
Durchlass	80 mm
