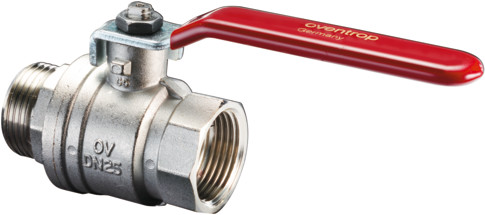

Abbildung ähnlich

Oventrop Kugelhahn Optibal DN 32, PN 16, IG/AG, Messing vernickelt

Artikelnummer: K20588466 EAN: 4026755129069 Werksartikelnummer: 1076210

auf Anfrage

je 1 Stück

keine Verfügbarkeitsinformationen

Dimension

Nach Varianten suchen

Funktionen

Datenblatt-Export

Verkaufsdaten

Mindestbestellmenge	1 Stück
Bestellschritt	1 Stück

Beschreibung

voller Durchgang, Hebelgriff aus verzinktem Stahl mit Kunststoffummantelung, für Rohrleitungsarmatur für Flüssigkeiten bis DN 50, max. Betriebsdruck 16 bar (PN 16), für Kaltwasser 20 bar, für Luft und andere ungefährliche Gase 10 bar, Betriebstemperatur -10 °C bei 100 °C, ab DN 65 bis DN 100: max. Betriebsdruck 16 bar bei 70 °C (PN 16), 12 bar bei 85 °C, 8 bar bei 100 °C, Betriebstemperatur -10 bis 100 °C, CE-Zeichen gem. Richtlinie 2014/68/EU

Merkmale

Produktklasse	Kugelhahn
Serie	Optibal
Internet Link	https://www.oventrop.com/article/1076210
Ausführung	gerade
Oberflächenschutz	vernickelt
Max. Mediumtemperatur (Dauerbetrieb)	100 °C
Min. Mediumtemperatur (Dauerbetrieb)	-10 °C
Nenndurchmesser	DN 32
Nenndurchmesser Anschluss 1	DN 32
Nenndurchmesser Anschluss 2	DN 32
Werkstoff des Gehäuses	Messing
Werkstoffgüte	Messing, entzinkungsbeständig (DZR)
Bedienung	Handgriff
Mit Entleerungsventil	nein
Druckstufe Flansch	PN 16
Druckstufe Artikel	PN 16
Höhe Handgriff	73 mm
Länge Handgriff	160 mm
VdS-geprüft	nein
Ventilwinkel	90 °
Oberflächenschutz Gehäuse	vernickelt
