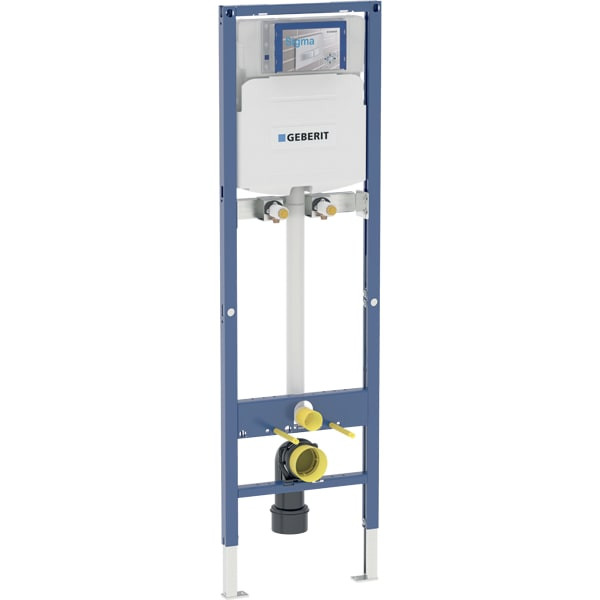

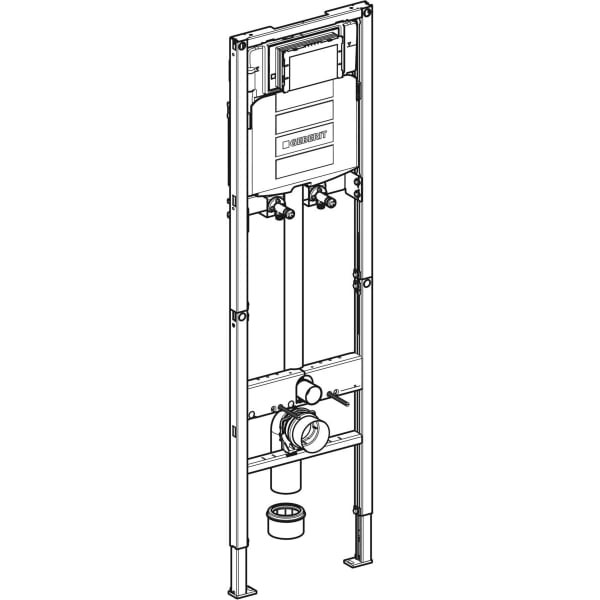

Geberit Ausgussbecken-Element Duofix BH 175 cm, mit UP-Spülkasten 12cm, für Trockenbau
K7925657
4025416852513
111565001
auf Anfrage
je
1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung

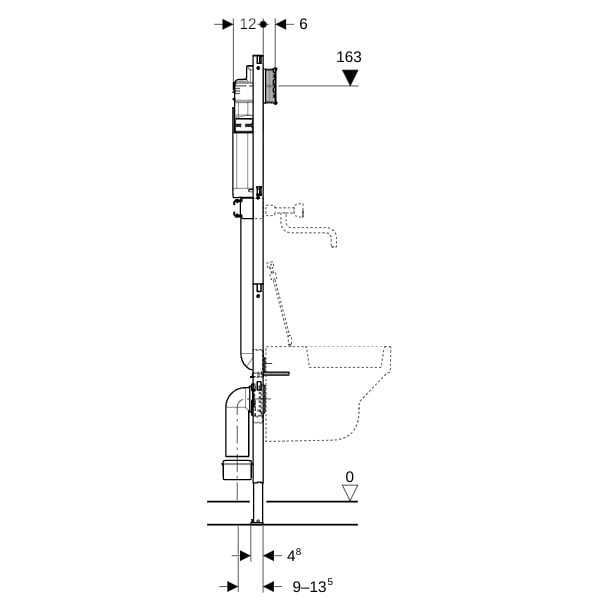

zum Einbau in teil-/raumhohe Vorwandinstallationen, zum Einbau in raumhohe Installationswände, zum Einbau in teil-/raumhohe Duofix Systemwände, zur Montage von Ausgussbecken Geberit Espital (201680600) mit Wandarmatur, für AP-Wandarmaturen, für 1-Mengen-, 2-Mengen- oder Spül-Stopp-Spülung, für Fußbodenaufbauten 0-20 cm, selbsttragender Rahmen pulverbeschichtet, Rahmen zweigeteilt, Rahmen mit Bohrlöchern Ø 9 mm für Befestigung im Holzständerbau, Fußstützen verzinkt und verstellbar 0-20 cm, Fußstützen mit Rutschhemmung, Fußplatten drehbar, Fußplattentiefe passend zum Einbau in U-Profile UW 50 und UW 75 und Duofix Systemschienen, Anschlussbogen in verschiedenen Tiefenpositionen werkzeuglos montierbar, Verstellbereich 45 mm, Befestigung Anschlussbogen schallgedämmt, UP-Spülkästen mit Betätigung von vorne, UP-Spülkasten schwitzwassergedämmt, bei Werkseinstellung sofortiges Nachspülen möglich, Montage- und Instandhaltungsarbeiten am UP-Spülkasten werkzeuglos, Wasseranschluss hinten oder oben mittig, Bauschutz für Serviceöffnung schützt vor Feuchtigkeit und Schmutz, Bauschutz für Serviceöffnung ablängbar, Traverse Armatur verzinkt, Traverse für Armatur höhenverstellbar, Fließdruck 10-1000 kPa, Mindestfließdruck 50 kPa, max. Wassertemperatur 25 °C, Spülmenge Werkseinstellung 6 und 3 l, große Spülmenge Einstellbereich 4,5/6/7,5 l, kleine Spülmenge Einstellbereich 3-4 l, Berechnungsdurchfluss 0,11 l/s, bestehend aus Wasseranschluss R 1/2, MeplaFix-fähig, mit integriertem Eckventil und Handrad, 2x Anschlusswinkel Rp 1/2-R 1/2, MeplaFix-fähig, 2x Schalldämmunterlagen, 2x Dämmhülsen, Bauschutz für Serviceöffnung, 2x Schutzstopfen, Anschlussset für WC, Ø 90 mm, Anschlussbogen 90° aus PE-HD, Ø 90 mm, Übergangsmuffe aus PE-HD, Ø 90/110 mm, Befestigungsset für Rückwand, 2x Gewindestangen M12 und Befestigungsmaterial
Merkmale
Produktklasse | Ausgußbeckenmodul |
Serie | Duofix |

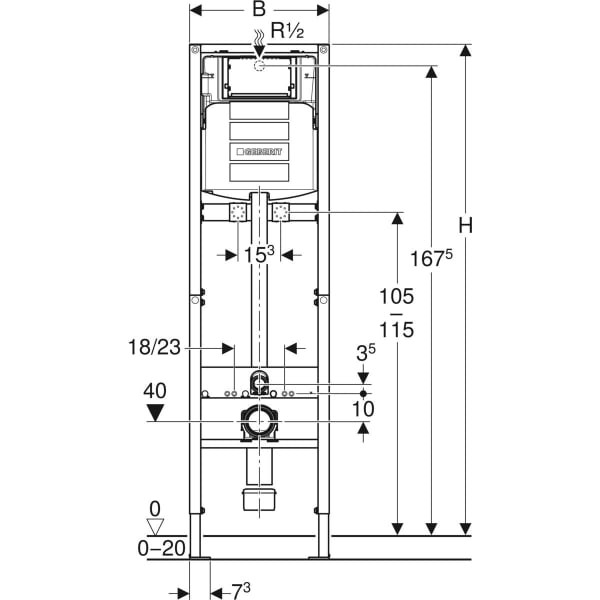

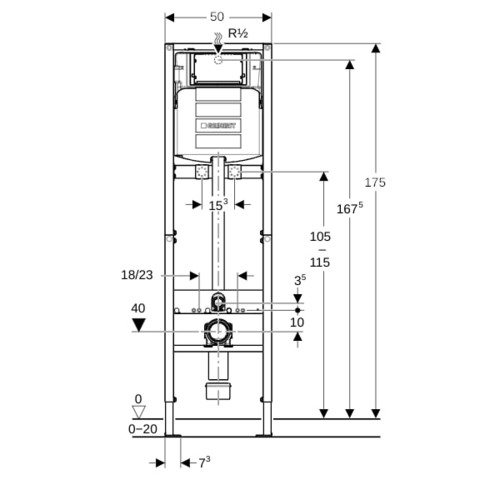

Breite | 500 mm |
Höhe | 1750 mm |
Tiefe | 120 mm |
Internet Link | https://catalog.geberit.de/de-DE/111.565.00.1.html |
Werkstoff | Stahl |
Oberflächenschutz | lackiert |
Anwendung | Trockenbau |
Tiefenverstellbar | nein |
Selbsttragende Konstruktion | ja |
Höhenverstellbar | ja |
Geeignet für Leichtbauwand (Trockenbau) | ja |
Geeignet für Massivwand (Nassbau) | nein |
Geeignet für Installationswand (Systemwand) | ja |
Verstellbare Breite | nein |
