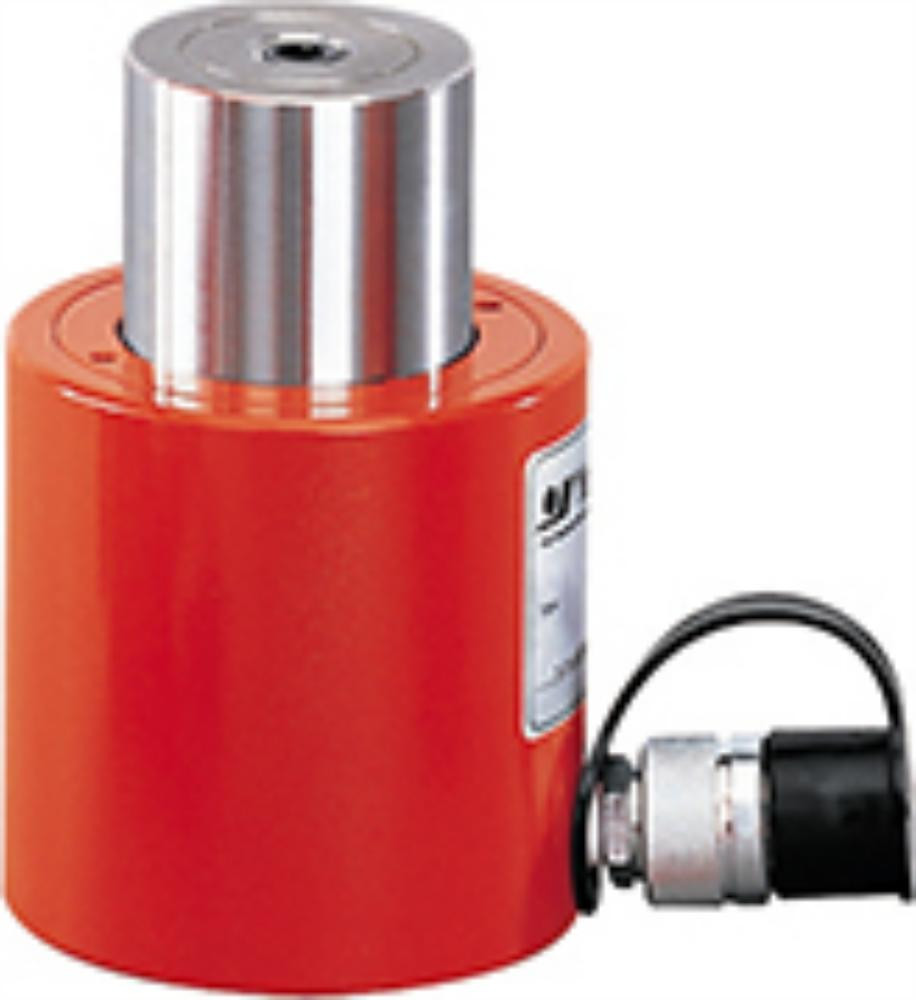

Abbildung ähnlich
Flachhubzylinder Druckkraft 50 t Hub 15 mm
K20214054
4025092150781
N11300632
auf Anfrage
je
1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
Flach- und Kurzhubzylinder, einfach wirkend mit Federrückzug
• Gehäuse und Kolben: Chrom-Molybdänstahl, vergütet
• Niedrige Bauweise: besonders flach, für den Einsatz an schwer zugänglichen Stellen, z. B. in Stahlbau, Schwerindustrie, Kraftwerken, Bauwesen, Anlagenbau
• Führung: Bronzeführung der Kolbenstange
• Befestigungsgewinde: metrisch
• Betriebsdruck: 700 bar
Lieferung: Inklusive Kupplungsmuffe(n), Staubkappe und Druckstück, größere Zylinder mit Tragegriffen/Trageösen.
Hinweis: Zylinder mit Druckkräften bis 1000 kN (100 t) auf Anfrage lieferbar.
Merkmale
| Zylindergröße Druckkraft | 50 t |
| Druckkraft max. | 500 kN |
| Hub | 15 mm |
| Ölvolumen | 107 cm³ |
| Öldruck bei Nennkraft | 700 bar |
| Bauhöhe eingefahren | 70 mm |
| Kolbenstangen-Ø | 75 mm |
| Zylinderaußen-Ø | 145 mm |
| Gewicht ca. | 8,7 kg |
| Herstellername | COLUMBUS McKINNON |
| Herstellerartikelnummer | N11300632 |
| Markenname | Yale |
Varianten
Flachhubzylinder Druckkraft 20 t Hub 15 mm
|
| Zylindergröße Druckkraft | Druckkraft max. | Ölvolumen | Bauhöhe eingefahren | Kolbenstangen-Ø | Zylinderaußen-Ø | Gewicht ca. | Herstellerartikelnummer | Hub |
|---|---|---|---|---|---|---|---|---|
| 20 | 200 | 31 | 60 | 50 | 76 | 3,0 | N11300630 | 15 |
Flachhubzylinder Druckkraft 50 t Hub 15 mm
K20214054
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 Stück
| Zylindergröße Druckkraft | Druckkraft max. | Ölvolumen | Bauhöhe eingefahren | Kolbenstangen-Ø | Zylinderaußen-Ø | Gewicht ca. | Herstellerartikelnummer | Hub |
|---|---|---|---|---|---|---|---|---|
| 50 | 500 | 107 | 70 | 75 | 145 | 8,7 | N11300632 | 15 |
Flachhubzylinder Druckkraft 100 t Hub 15 mm
K20214062
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 Stück
| Zylindergröße Druckkraft | Druckkraft max. | Ölvolumen | Bauhöhe eingefahren | Kolbenstangen-Ø | Zylinderaußen-Ø | Gewicht ca. | Herstellerartikelnummer | Hub |
|---|---|---|---|---|---|---|---|---|
| 100 | 1000 | 215 | 91 | 120 | 170 | 16,0 | N11300633 | 15 |
Kurzhubzylinder Druckkraft 10 t Hub 35 mm
K20214065
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 Stück
| Zylindergröße Druckkraft | Druckkraft max. | Ölvolumen | Bauhöhe eingefahren | Kolbenstangen-Ø | Zylinderaußen-Ø | Gewicht ca. | Herstellerartikelnummer | Hub |
|---|---|---|---|---|---|---|---|---|
| 10 | 100 | 51 | 86 | 38 | 70 | 2,5 | N11300634 | 35 |
Kurzhubzylinder Druckkraft 20 t Hub 45 mm
120267
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 Stück
| Zylindergröße Druckkraft | Druckkraft max. | Ölvolumen | Bauhöhe eingefahren | Kolbenstangen-Ø | Zylinderaußen-Ø | Gewicht ca. | Herstellerartikelnummer | Hub |
|---|---|---|---|---|---|---|---|---|
| 20 | 200 | 128 | 100 | 50 | 85 | 4,0 | N11300635 | 45 |
