Aufhänger,79716,Mont.hint .d.Rückw.,verz.

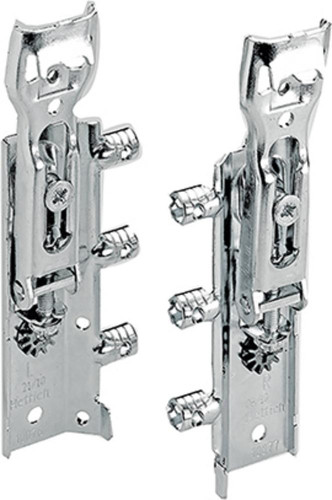

Schrankaufhänger SAH

• Für den Einsatz hinter der Rückwand

• Für Leisten- und Hakenaufhängung

• Belastbarkeit 45 kg / Stück gemäß EN 15939 im Prüfgestell A

• Befestigung mit 3 seitlichen Zapfen in der Seitenwand und Verschraubung in der Rückwandnut

• Ab 16 mm Rückwandversprung einsetzbar

• Schnelle, komfortable Höhenverstellung über stabile Verstellschraube und Übersetzungsgetriebe: ± 8 mm

• Tiefenverstellung: max. 25 mm

• Seitliche Verschiebung: ± 3 mm bei Hakenaufhängung, ± 7,5 mm bei Leistenaufhängung

• Stellschrauben sind gegen unbeabsichtigtes Herausdrehen gesichert

• Aushebehöhe: 7,5 mm

• Hakenaufhängung: die geschlossene Form des Hakens verhindert ein Abrutschen des Schrankes

• Einsetzbar mit Aufhängeschiene Typ B

• Stahl verzinkt - voll recyclingfähig

• Die Verschraubung in die Korpusseite ist ZWINGEND erforderlich

• Funktion "Aushängesicherung" mittels Spezialschraube optional möglich

Hinweise:

• Abdeckkappen SAH 215 bitte separat bestellen

Hinweise für die Belastbarkeit von Schrankaufhängern und Zubehör

• Bei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten:

• Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluß.

• Ebenso haben wir auf die Beschaffenheit der Wandmaterialien keinen Einfluß.

• Die von uns angebotenen Aufhängehaken in Verbindung mit Dübeln sind für den Einsatz in Vollziegeln,Kalksandvollsteinen,Beton oder Klinkersteinen vorgesehen. In das volle Steinmaterial ist eine Bohrung mit Durchmesser 8 mm einzubringen, in die der Kunststoffdübel bündig eingeschlagen wird. Die minimale Hakeneinschraubtiefe entspricht der Hakenlänge minus 10 mm.

• Zur Befestigung an anderen Wandmaterialien sind die jeweils handelsüblichen Spezialbefestigungselemente einzusetzen.

• Dübel und Schrauben müssen aufeinander abgestimmt sein. Dübelschrauben dürfen nicht durch normale Spanplattenschrauben ersetzt werden.

• Befestigung von Aufhängeschienen:

- mit 2 Spezialschrauben Ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers

- ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube Ø 5,5 x 50 mm mittig hinter jedem Korpus zu setzen (Typ A, Typ B und Typ H).

• Anbauten wie Abschlußregale sind ohne separate Schrankaufhängung nicht zulässig.

• Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die Anforderungen der EN 14749 einhalten.

Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG, Anton-Hettich-Str. 12-16, 32278 Kirchlengern, DE, +495223770, info@hettich.com
