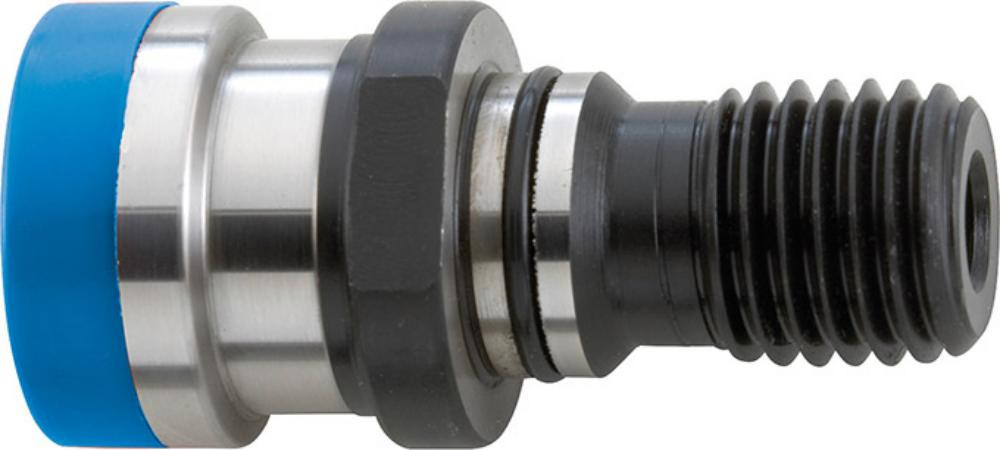

Anzugsbolzen Ott SK40-M16 m.Gew
K19626487
4332163252429
OTT40M16
auf Anfrage
je
1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung
Anzugbolzen
• Einsatz gehärtet 58 ±2 HRC
• Einsatzhärtungstiefe 0,5–0,8 mm
• Parallel geschliffen nach DIN
• Gewinde weich gerollt

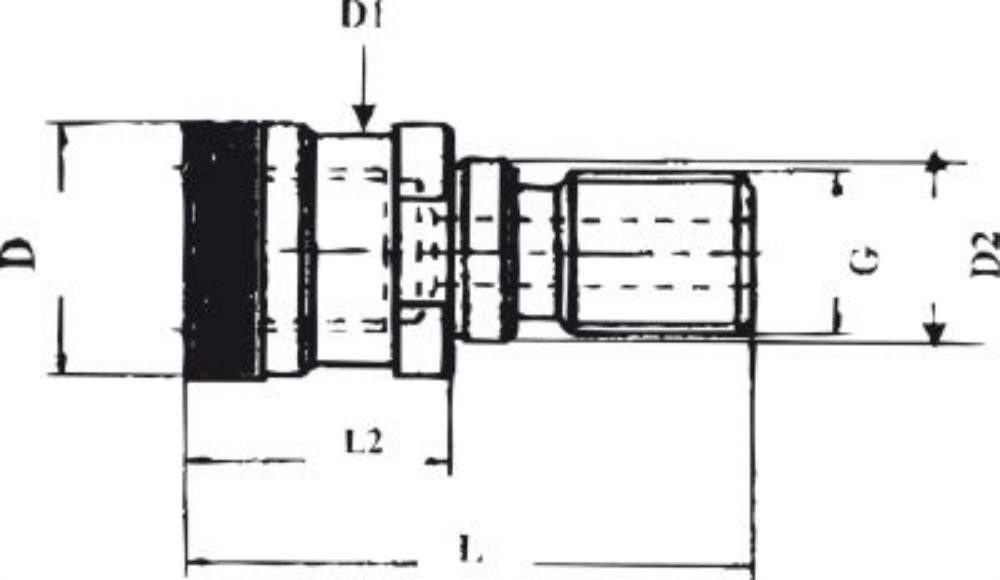

Merkmale
Norm | Ott-Ringnut |
Steilkegel | SK 40 |
Gewinde | M16 |
Gesamtlänge | 53 mm |
Außendurchmesser | 25 mm |
Länge 1 | 25 mm |
Länge 2 | 13,6 mm |
Ø D1 | 21,1 mm |
Ø D2 | 17 mm |
Bohrung | M16 mm |
Grad | – ° |
Varianten
Anzugsbolzen DIN69872 A SK40-M16 I.K
|
Steilkegel | Gewinde | Gesamtlänge | Außendurchmesser | Länge 1 | Länge 2 | Ø D1 | Ø D2 | Bohrung | Norm | Grad |
---|---|---|---|---|---|---|---|---|---|---|
SK 40 | M16 | 54 | 19 | 26 | 20 | 14 | 17 | 7 | DIN 69872 A | 15 |
Anzugsbolzen DIN69872 A SK50-M24 I.K
K19626478
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 Stück
Steilkegel | Gewinde | Gesamtlänge | Außendurchmesser | Länge 1 | Länge 2 | Ø D1 | Ø D2 | Bohrung | Norm | Grad |
---|---|---|---|---|---|---|---|---|---|---|
SK 50 | M24 | 74 | 28 | 34 | 25 | 21 | 25 | 11,5 | DIN 69872 A | 15 |
Steilkegel | Gewinde | Gesamtlänge | Außendurchmesser | Länge 1 | Länge 2 | Ø D1 | Ø D2 | Bohrung | Norm | Grad |
---|---|---|---|---|---|---|---|---|---|---|
SK 40 | M16 | 54 | 19 | 26 | 20 | 14 | 17 | – | DIN 69872 B | 15 |
Steilkegel | Gewinde | Gesamtlänge | Außendurchmesser | Länge 1 | Länge 2 | Ø D1 | Ø D2 | Bohrung | Norm | Grad |
---|---|---|---|---|---|---|---|---|---|---|
SK 50 | M24 | 74 | 28 | 34 | 25 | 21 | 25 | – | DIN 69872 B | 15 |
Anzugsbolzen Deckel SK40-M16 S20x2
K19626488
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 Stück
Steilkegel | Gewinde | Gesamtlänge | Außendurchmesser | Länge 1 | Länge 2 | Ø D1 | Ø D2 | Bohrung | Norm | Grad |
---|---|---|---|---|---|---|---|---|---|---|
SK 40 | M16 | 54 | – | – | 26 | – | 17 | – | Deckel S 20 x 2 | – |
