Allmess

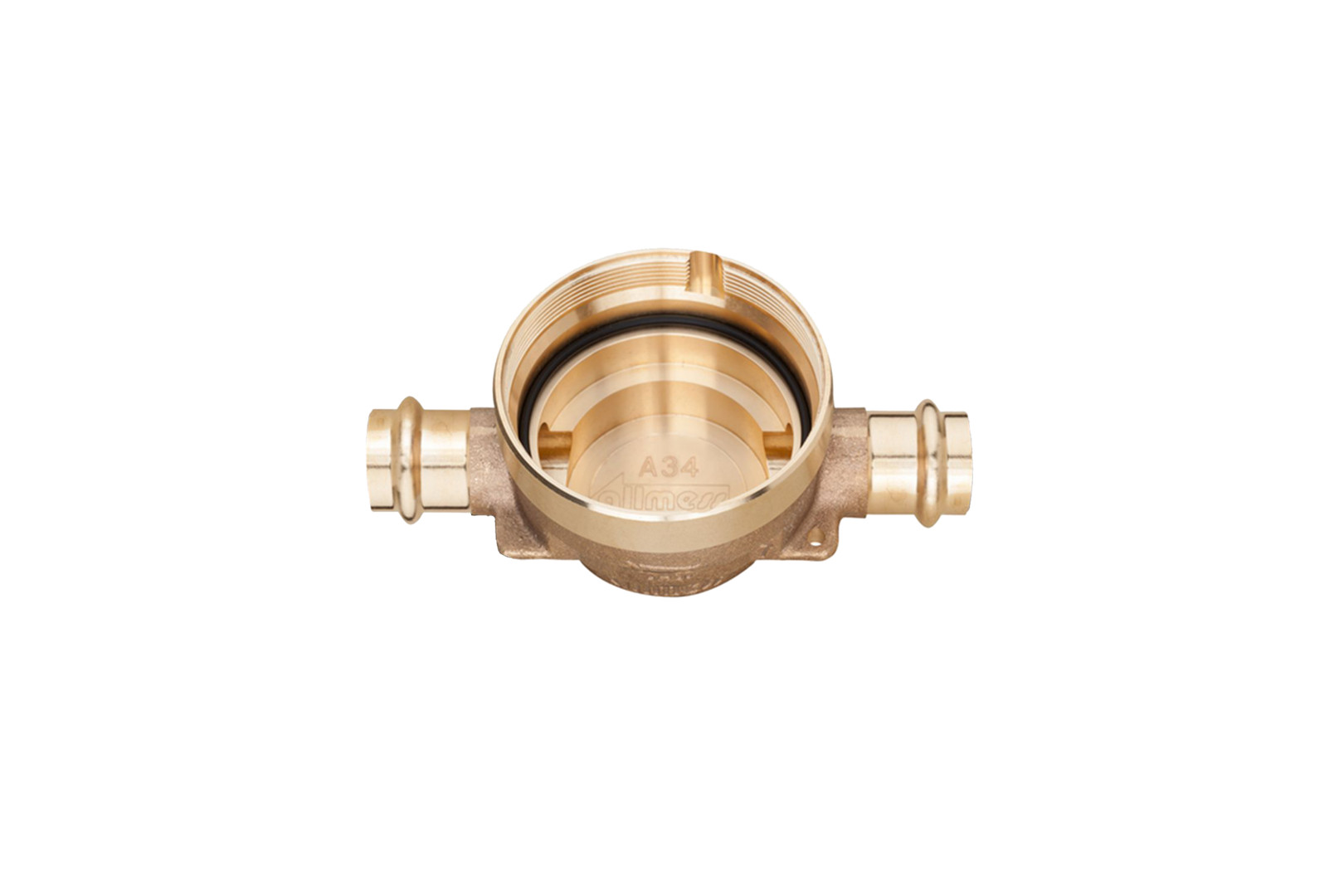

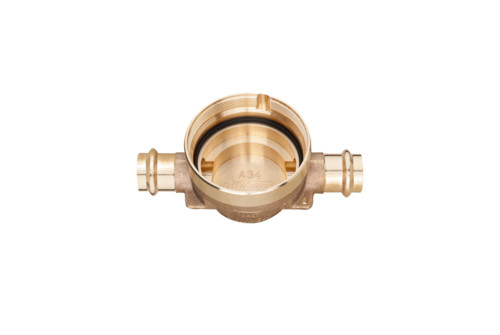

Allmess Einrohranschlussteil EAT 15 mm Press, Q3 2,5, DN 15, 140 mm

K9335142 4250199200378 0114000006
auf Anfrage
je 1 Stück
keine Verfügbarkeitsinformationen
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Liefereinheit I, für Kaltwasser und Warmwasser bis 90 °C, komplett mit Kopfring, Edelstahl-Verschlusskappe zum Durchspülen, Montageeinputzhaube und Befestigungsschaube am EAT für Montageschiene (Rotguss)

Merkmale

Produktklasse Durchflussmesser
Serie EAT
Nenndurchmesser alle Anschlüsse DN 15
Nenndurchmesser Anschluss 1 DN 15
Nenndurchmesser Anschluss 2 DN 15
Werkstoff des Gehäuses Messing
Werkstoffgüte CuZn40Pb2 (CW617N)
Anschluss 1 Pressmuffe
Anschluss 2 Pressmuffe
UBA-Positivliste ja
Kontinuierlicher Volumenstrom (Q3) 2,5 m³/h
Druckstufe Artikel PN 10
Arbeitslänge 110 mm
Mediumtemperatur (Dauerbetrieb) 0 - 90 °C
Werkstoffgüte des Gehäuses CuZn40Pb2 (CW617N)
Geeignet für kaltes Leitungswasser
Volumenstrom 1 - 52 l/min
Mit Absperrventil nein

Anhänge

icon
Datei
Datenblatt
amdbp9002.pdf (8.79 MB)
icon
Datei
amdbp9002.pdf (8.79 MB)
icon
Datei
Montageanleitung
amma8808.pdf (608.12 KB)
icon
Datei
Planungsanleitung
ampap0801.pdf (99.78 KB)
icon
Datei
ampap0801.pdf (99.78 KB)
