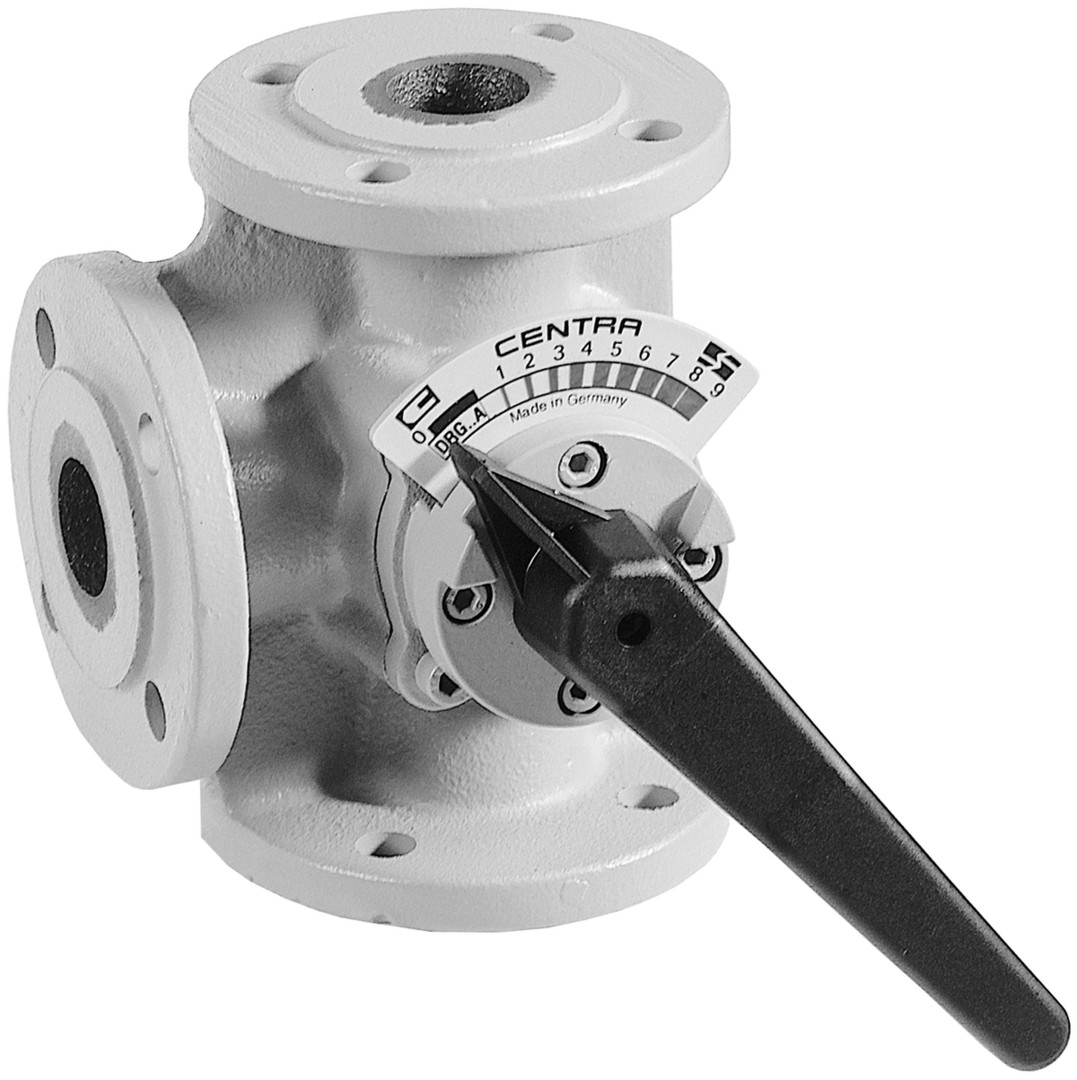

Resideo Dreiwege-Mischer DR80 GFLA, Kvs 100, Flanschausführung, PN 6, Grauguss

K7701672 4024627101250 DR80GFLA
auf Anfrage
je 1 Stück
keine Verfügbarkeitsinformationen
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

mit geradem Durchgang und rechts/links vertauschbarer Beimischung, Glykolanteil max. 50%, Medium ist Heiß-/Kaltwasser nach VDI 2035 (Glykolanteil max. 50 %), Gehäuse aus Grauguss GG 20, Innenteile verchromt, Drehwinkel 90°, Mediumstemperatur 2-130 °C, red. Diff.-Druck 40 kPa, Rohranschluss Innengewinde, Regelcharakteristik lineare Temperaturkennlinie

Merkmale

Produktklasse Dreiwegeregelventil
Internet Link https://www.resideo.com/de/de/produkte/komfort/mischer-und-regelventile/dreiwege-und-vierwege-mischer/
Oberflächenschutz Grundierung
Max. Mediumtemperatur (Dauerbetrieb) 130 °C
Nenndurchmesser DN 80
Werkstoff des Gehäuses Gusseisen
Werkstoffgüte Gusseisen GG 20 (GJL-200)
Kvs-Wert 100
Druckstufe Flansch PN 6
Druckstufe Artikel PN 6
Anschlüsse Flansch
Rohraußendurchmesser alle Anschlüsse 80 mm
Kennlinien-Charakteristik gleichprozentig

Anhänge

icon
Datei
Datenblatt
rddb14365.pdf (590.75 KB)
icon
Datei
rddb14781.pdf (810.06 KB)
icon
Datei
Montageanleitung
rdma14222.pdf (2.35 MB)

Varianten

Artikelbild
Resideo

Resideo Dreiwege-Mischer DR20 GFLA, Kvs 6,3, Flanschausführung, PN 6, Grauguss K7701663

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DR20 GFLA, Kvs 6,3
Artikelbild
Resideo

Resideo Dreiwege-Mischer DR25 GFLA, Kvs 10, Flanschausführung, PN 6, Grauguss K7701664

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DR25 GFLA, Kvs 10
Artikelbild
Resideo

Resideo Dreiwege-Mischer DR32 GFLA, Kvs 16, Flanschausführung, PN 6, Grauguss K7701665

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DR32 GFLA, Kvs 16
Artikelbild
Resideo

Resideo Dreiwege-Mischer DR40 GFLA, Kvs 25, Flanschausführung, PN 6, Grauguss 158548

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DR40 GFLA, Kvs 25
Artikelbild
Resideo

Resideo Dreiwege-Mischer DR50 GFLA, Kvs 40, Flanschausführung, PN 6, Grauguss 158549

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DR50 GFLA, Kvs 40
1 2

Zubehörempfehlung für Sie:

Artikelbild
Resideo

Resideo Stellmotor VMM30, 230 Vac, 30 Nm, Laufzeit 2,3 min, 3-Punkt 158532

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Resideo

Resideo Stellmotor VMM30-24, 24 Vac, 30 Nm, Laufzeit 2,3 min, 3-Punkt K7701709

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Resideo

Resideo Stellantrieb 30 Nm, Drehwinkel 90 GradC, 0/2 - 10 V K23917042

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück

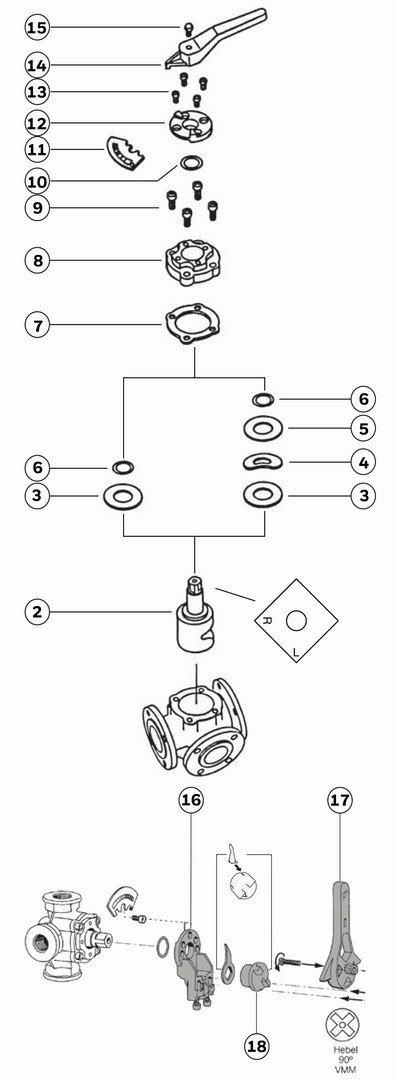

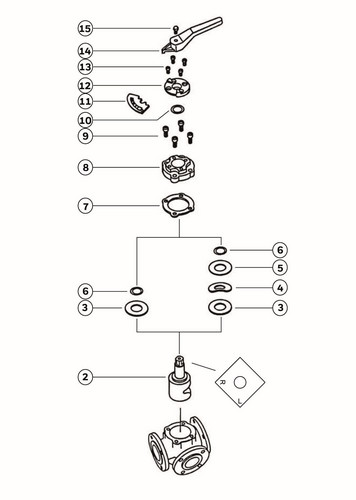

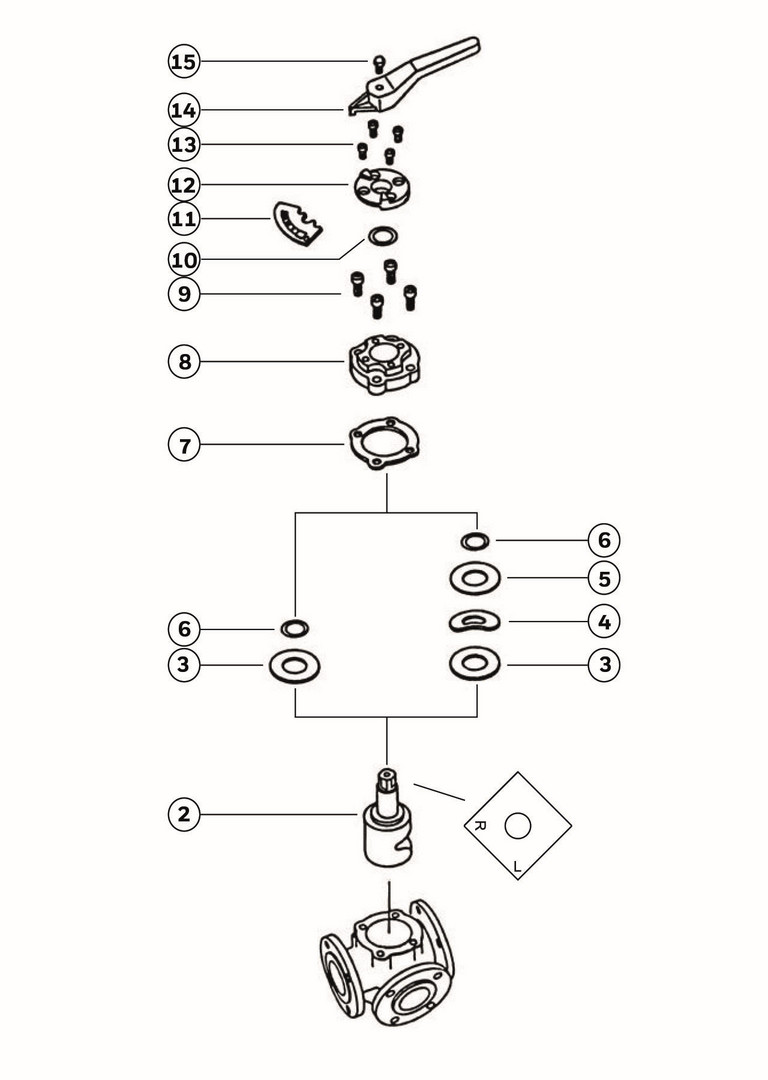

Ersatzteile:

Artikelbild
Resideo

Resideo Dichtungssatz 019001050 zu DR/ZR-Mischer, DN80-100 K7556664

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Resideo

Resideo O-Ring-Deckel-A 030000114 zu Mischer, komplett K7556688

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Resideo

Resideo O-Ring 071099535 (Äußere Abdichtung für O-Ringdeckel) 158525

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Resideo

Resideo Mischerdeckel-A 030000108 zu Mischer, DN80-100 K7556683

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Resideo

Resideo Drehschieber 030000103 zu Mischer DR-G R/L, DN80 K7556678

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Resideo

Resideo Mischerhebel-A 030000098 zu Mischer DN80-200 K7556673

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Resideo

Resideo Skala 030000123 zu Mischer DR, DN80-125 K7556691

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
