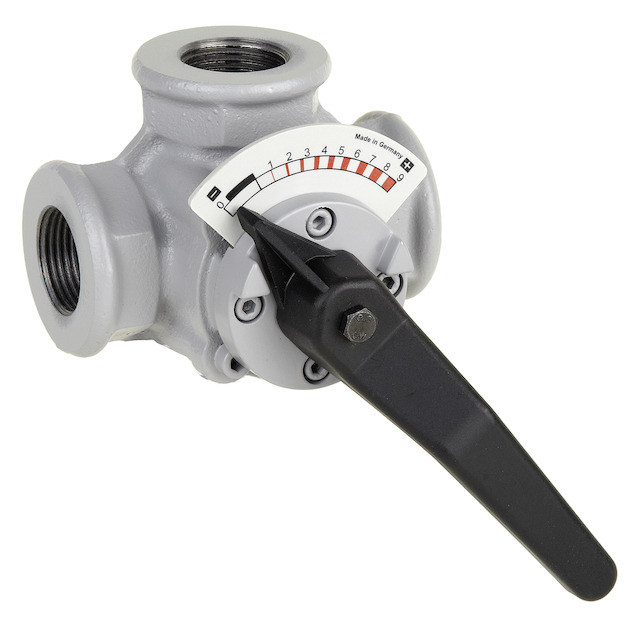

Resideo Dreiwege-Mischer DR20 MA, Kvs 6,3, Muffenausführung, PN 6, Grauguss

158518 4024627100802 DR20MA
auf Anfrage
je 1 Stück
keine Verfügbarkeitsinformationen
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

mit abgewinkeltem Durchgang und links/rechts vertauschbarem Kesselvorlauf, Regelkurve im verchromten Zylinderküken (dadurch lineare Temperaturcharakteristik), werkseitige Einstellung mit Kesselvorlauf von links, Umstellung durch Drehen der Mischerwelle, Medium Wasser, Gehäuse aus Grauguss GG 20, Innenteile verchromt, Drehwinkel 90°, Mediumstemperatur 2-130 °C, red. Diff.-Druck 40 kPa, Rohranschluss Innengewinde

Merkmale

Produktklasse Dreiwegeregelventil
Internet Link https://www.resideo.com/de/de/produkte/komfort/mischer-und-regelventile/dreiwege-und-vierwege-mischer/
Oberflächenschutz Grundierung
Max. Mediumtemperatur (Dauerbetrieb) 130 °C
Nenndurchmesser DN 20
Werkstoff des Gehäuses Gusseisen
Werkstoffgüte Gusseisen GG 20 (GJL-200)
Kvs-Wert 6,3
Druckstufe Flansch PN 6
Druckstufe Artikel PN 6
Anschlüsse Innengewinde
Rohraußendurchmesser alle Anschlüsse 20 mm
Kennlinien-Charakteristik gleichprozentig

Anhänge

icon
Datei
Datenblatt
rddb14362.pdf (481.1 KB)
icon
Datei
rddb14779.pdf (616.77 KB)
icon
Datei
Montageanleitung
rdma11230.pdf (1.72 MB)

Varianten

Artikelbild
Resideo

Resideo Dreiwege-Mischer DR15 MA, Kvs 4, Muffenausführung, PN 6, Grauguss K7701660

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück

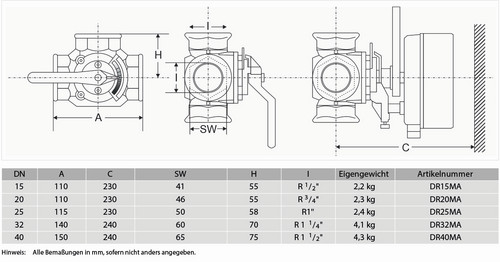

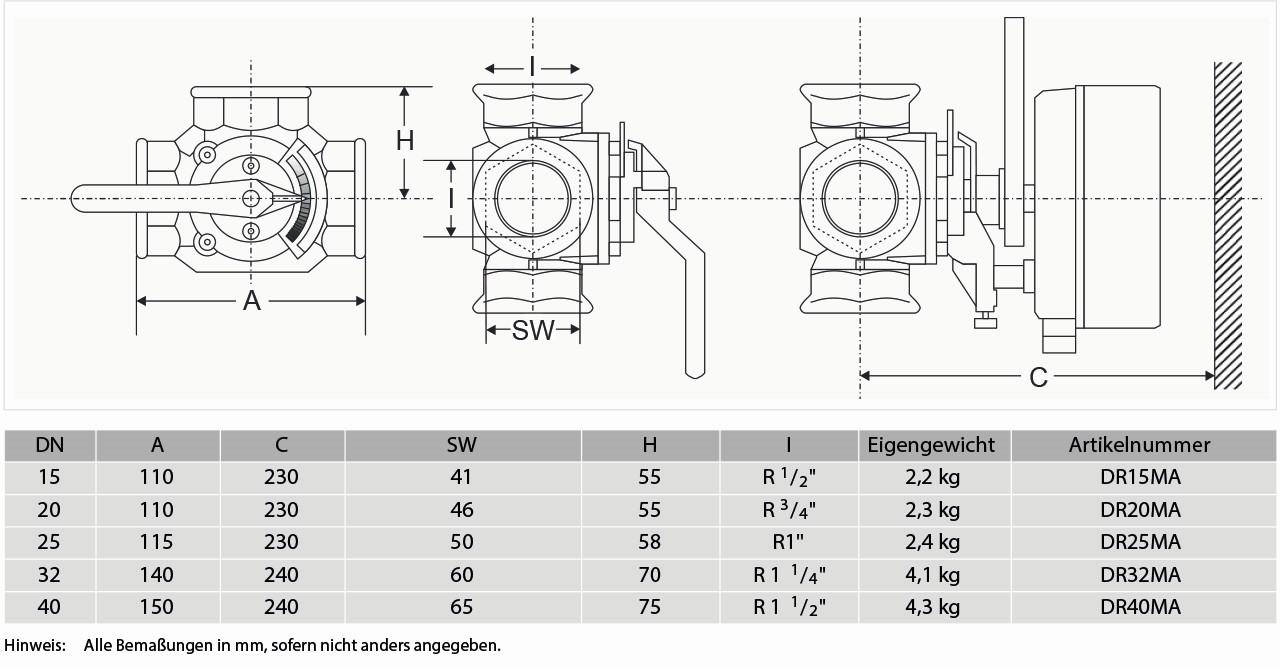

Dimension
DR15 MA, Kvs 4
Artikelbild
Resideo

Resideo Dreiwege-Mischer DR20 MA, Kvs 6,3, Muffenausführung, PN 6, Grauguss 158518

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DR20 MA, Kvs 6,3
Artikelbild
Resideo

Resideo Dreiwege-Mischer DR25 MA, Kvs 10, Muffenausführung, PN 6, Grauguss 158520

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DR25 MA, Kvs 10
Artikelbild
Resideo

Resideo Dreiwege-Mischer DR32 MA, Kvs 16, Muffenausführung, PN 6, Grauguss K7701667

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DR32 MA, Kvs 16
Artikelbild
Resideo

Resideo Dreiwege-Mischer DR40 MA, Kvs 25, Muffenausführung, PN 6, Grauguss K7701668

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DR40 MA, Kvs 25

Zubehörempfehlung für Sie:

Artikelbild
Resideo

Resideo Stellmotor VRM, 24 Vac/dc, 20 Nm, Laufzeit 3 min, 0/2-10V 166869

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Resideo

Resideo Stellmotor VMM20, 230 Vac, 20 Nm, Laufzeit 1,6 min, 3-Punkt 158526

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Resideo

Resideo Stellmotor VMM20-24, 24 Vac, 20 Nm, Laufzeit 1,6 min, 3-Punkt 158531

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Resideo

Resideo Stellantrieb 20 Nm, Drehwinkel 90 GradC, 0/2 - 10 V K23917041

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück

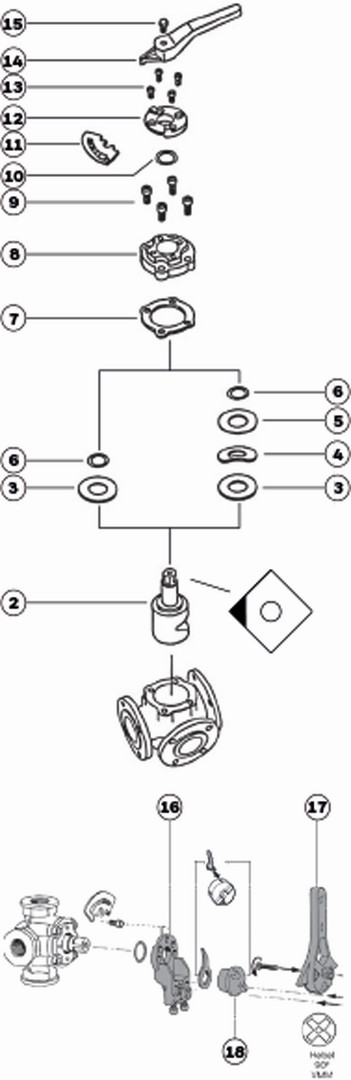

Ersatzteile:
