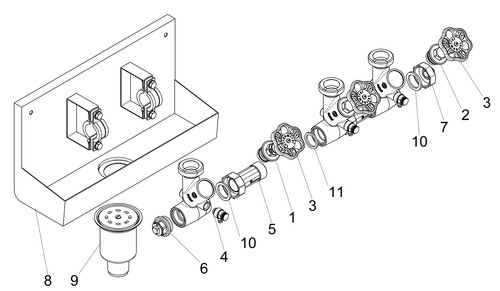

Artikelbild
Abbildung ähnlich
Schlösser

Schlösser ATV-Station 2-fach, DN 25, G 1 x 1 1/2, nichtsteigende Spindel

K19744188 4044997177013 0077622502001
auf Anfrage
je 1 Stück
keine Verfügbarkeitsinformationen
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

mit Rinne, 1x KFR-Ventil, Rest Freistromventile mit Kappe, Stopfen, Rinne, Befestigung und Etiketten. Oberes Anschlussgewinde 1 1/2", nichtsteigende Spindel

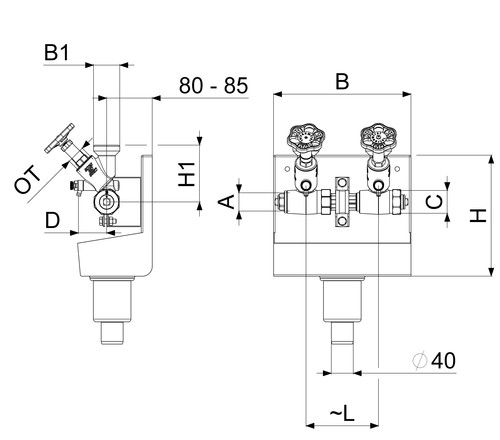

Merkmale

Produktklasse Verteiler (Flüssigkeiten/Gas)
Breite 250 mm
Höhe 344 mm
Tiefe 136 mm
Werkstoff Messing
Max. Mediumtemperatur (Dauerbetrieb) 90 °C
Nenndurchmesser Anschluss 1 1 Zoll
Nenndurchmesser Anschluss 2 1 Zoll
Montageart Aufbau
Anschluss 1 Innengewinde zylindrisch (BSPP)
Anschluss 2 Außengewinde zylindrisch BSPP (ISO 228-1)
UBA-Positivliste ja
Mit Befestigungsmaterial ja
Mit Rückstromsicherung ja
Mit Füßen nein
Druckstufe Artikel PN 10
Geeignet für Leitungswasser ja
Rohraußendurchmesser Anschluss 1 33,3 mm
Rohraußendurchmesser Anschluss 2 30,3 mm
Geeignet für Heizungswasser nein
Anzahl der Abzweige 2
Mit Isolierung nein
Systemgebunden nein
Mit Entlüftung nein
Mit Füll- und Entleerungshahn ja
Mit Absperrventil ja
Geeignet für Pressluft nein
Geeignet für Gas nein
Geeignet für Glykol nein
Geeignet für Ethanol nein
Nenndurchmesser Abzweigungen 1 1/2 Zoll
Rohraußendurchmesser Abzweigungen 44,9 mm
Anschluss Abzweigungen Außengewinde zylindrisch BSPP (ISO 228-1)
Mit Wandbefestigungsbügel nein
Geeignet für Kühlwasser nein

Anhänge

icon
Datei
Datenblatt
jsdb_0075000000001.pdf (212.11 KB)
icon
Datei
Montageanleitung
jsma_0075002000m01.pdf (1.75 MB)
icon
Datei
Zulassung
jszl_0075000000001.pdf (8.83 MB)

Varianten

Artikelbild
Schlösser

Schlösser ATV-Station 2-fach, DN 25, G 1 x 1 1/2, nichtsteigende Spindel K19744188

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension Ausführung
DN 25, G 1 x 1 1/2 2-fach
Artikelbild
Schlösser

Schlösser ATV-Station 2-fach, DN 25, G 1 1/4 x 1 1/2, nichtsteigende Spindel K19744189

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension Ausführung
DN 25, G 1 1/4 x 1 1/2 2-fach
Artikelbild
Schlösser

Schlösser ATV-Station 2-fach, DN 25, G 1 1/2 x 1 1/2, nichtsteigende Spindel K20230479

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension Ausführung
DN 25, G 1 1/2 x 1 1/2 2-fach
Artikelbild
Schlösser

Schlösser ATV-Station 3-fach, DN 25, G 1 x 1 1/2, nichtsteigende Spindel K19744190

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension Ausführung
DN 25, G 1 x 1 1/2 3-fach
Artikelbild
Schlösser

Schlösser ATV-Station 3-fach, DN 25, G 1 1/4 x 1 1/2, nichtsteigende Spindel K19744191

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension Ausführung
DN 25, G 1 1/4 x 1 1/2 3-fach
1 2

Zubehörempfehlung für Sie:

Artikelbild
Schlösser

JS Dämmschale zu ATV-Verteiler, 2-6 fach, 2001, 2002, 2501, 2502 K12540746

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück

Ersatzteile:

Artikelbild
Schlösser

Schlösser Handrad 1859 70 x 6 mm, grün, Polyamid K22098662

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Schlösser

Schlösser Verbindungsverschraubung 7440 G 1 K19744027

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Schlösser

Schlösser Abschlussstopfen 7455 G 1, links, Wasserzufuhr von rechts K19744039

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Schlösser

Schlösser Abschlusskappe 7450 G 1, rechts, Wasserzufuhr von links K19744035

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Schlösser

Schlösser Entleerungsrinne 7480 2-fach, mit Ablaufventil, Geruchsverschluss, Befestigungssatz K19744052

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Schlösser

Schlösser Geruchsverschluss 7482 anthrazit, für ATV-Rinne, gerader Auslauf K19744057

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
