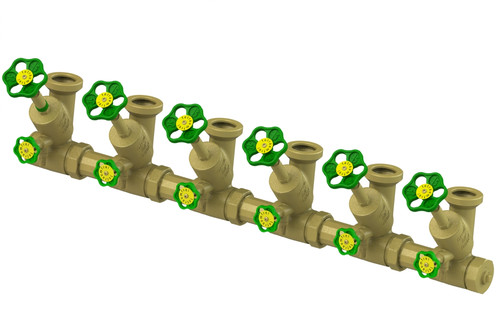

Schlösser ATV-Verteiler 6-fach, DN 40, G 1 1/2 x 2 1/4, ohne Rinne

K19744108 4044997227534 0075564002001
auf Anfrage
je 1 Stück
keine Verfügbarkeitsinformationen
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

KFR-Ventil, mit Kappe und Stopfen

Merkmale

Produktklasse Verteiler (Flüssigkeiten/Gas)

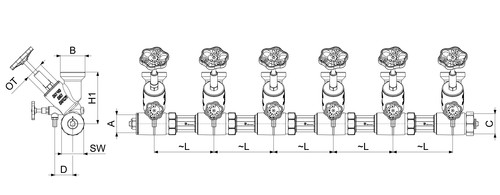

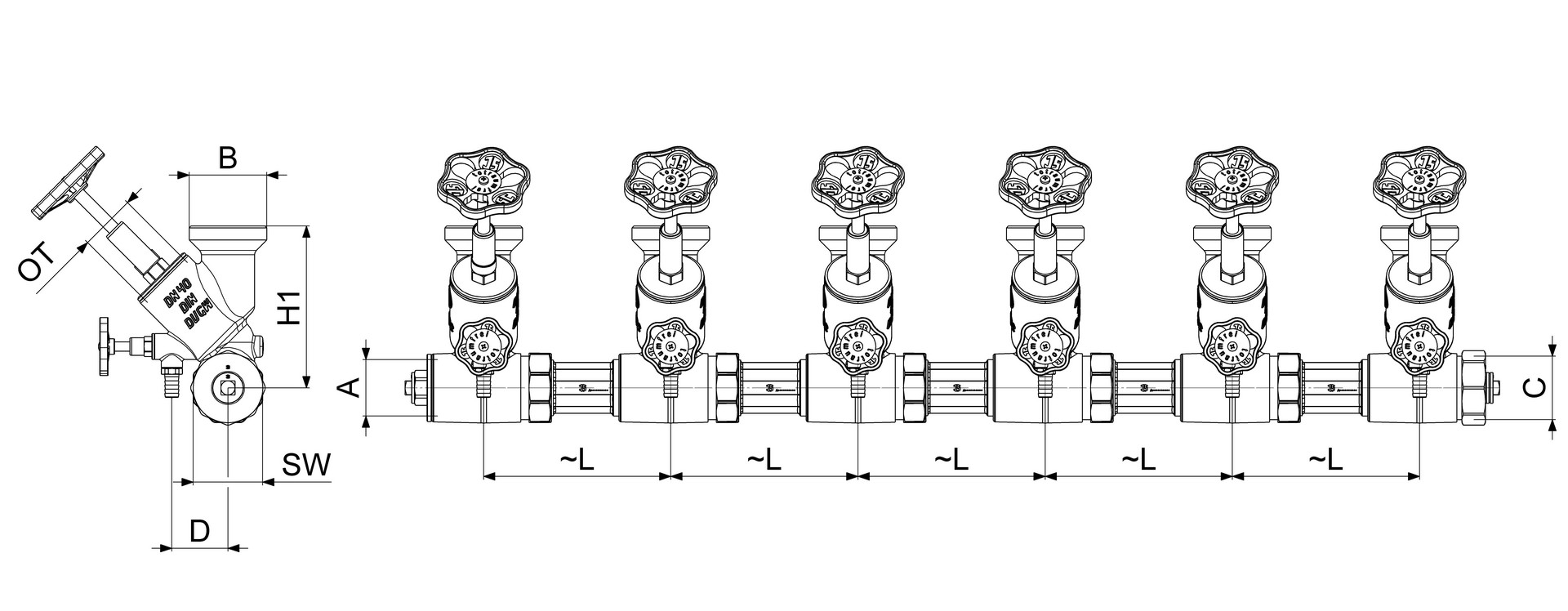

Breite 971 mm
Höhe 235 mm
Tiefe 200 mm
Werkstoff Messing
Max. Mediumtemperatur (Dauerbetrieb) 90 °C
Nenndurchmesser Anschluss 1 1 1/2 Zoll
Nenndurchmesser Anschluss 2 1 1/2 Zoll
Montageart Aufbau
Anschluss 1 Innengewinde zylindrisch (BSPP)
Anschluss 2 Außengewinde zylindrisch BSPP (ISO 228-1)
UBA-Positivliste ja
Mit Befestigungsmaterial nein
Mit Rückstromsicherung ja
Mit Füßen nein
Druckstufe Artikel PN 10
Geeignet für Leitungswasser ja
Rohraußendurchmesser Anschluss 1 47,8 mm
Rohraußendurchmesser Anschluss 2 44,9 mm
Geeignet für Heizungswasser nein
Anzahl der Abzweige 6
Mit Isolierung nein
Systemgebunden nein
Mit Entlüftung nein
Mit Füll- und Entleerungshahn ja
Mit Absperrventil ja
Geeignet für Pressluft nein
Geeignet für Gas nein
Geeignet für Glykol nein
Geeignet für Ethanol nein
Rohraußendurchmesser Abzweigungen 63,4 mm
Anschluss Abzweigungen Außengewinde zylindrisch BSPP (ISO 228-1)
Mit Wandbefestigungsbügel nein
Geeignet für Kühlwasser nein
