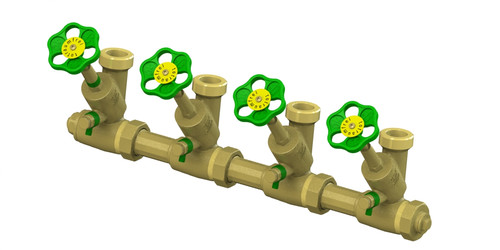

Artikelbild
Abbildung ähnlich
Schlösser

Schlösser ATV-Verteiler 4-fach, DN 25, G 1 x 1 1/4, ohne Rinne

K19744086 4044997146637 0075542501001
auf Anfrage
je 1 Stück
keine Verfügbarkeitsinformationen
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

KFR-Ventil, mit Kappe und Stopfen

Merkmale

Produktklasse Verteiler (Flüssigkeiten/Gas)
Breite 541 mm
Höhe 172 mm
Tiefe 162 mm
Werkstoff Messing
Max. Mediumtemperatur (Dauerbetrieb) 90 °C
Nenndurchmesser Anschluss 1 1 Zoll
Nenndurchmesser Anschluss 2 1 Zoll
Montageart Aufbau
Anschluss 1 Innengewinde zylindrisch (BSPP)
Anschluss 2 Außengewinde zylindrisch BSPP (ISO 228-1)
UBA-Positivliste ja
Mit Befestigungsmaterial nein
Mit Rückstromsicherung ja
Mit Füßen nein
Druckstufe Artikel PN 10
Geeignet für Leitungswasser ja
Rohraußendurchmesser Anschluss 1 33,3 mm
Rohraußendurchmesser Anschluss 2 30,3 mm
Geeignet für Heizungswasser nein
Anzahl der Abzweige 4
Mit Isolierung nein
Systemgebunden nein
Mit Entlüftung nein
Mit Füll- und Entleerungshahn ja
Mit Absperrventil ja
Geeignet für Pressluft nein
Geeignet für Gas nein
Geeignet für Glykol nein
Geeignet für Ethanol nein
Nenndurchmesser Abzweigungen 1 1/4 Zoll
Rohraußendurchmesser Abzweigungen 39 mm
Anschluss Abzweigungen Außengewinde zylindrisch BSPP (ISO 228-1)
Mit Wandbefestigungsbügel nein
Geeignet für Kühlwasser nein

Anhänge

icon
Datei
Datenblatt
jsdb_0075000000001.pdf (212.11 KB)
icon
Datei
Montageanleitung
jsma_0075002000m01.pdf (1.75 MB)
icon
Datei
Zulassung
jszl_0075000000001.pdf (8.83 MB)

Varianten

Artikelbild
Schlösser

Schlösser ATV-Verteiler 2-fach, DN 25, G 1 x 1 1/4, ohne Rinne K19744070

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DN 25, G 1 x 1 1/4
Artikelbild
Schlösser

Schlösser ATV-Verteiler 2-fach, DN 25, G 1 x 1 1/2, ohne Rinne K19744071

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DN 25, G 1 x 1 1/2
Artikelbild
Schlösser

Schlösser ATV-Verteiler 2-fach, DN 25, G 1 1/4 x 1 1/2, ohne Rinne K19744072

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DN 25, G 1 1/4 x 1 1/2
Artikelbild
Schlösser

Schlösser ATV-Verteiler 2-fach, DN 25, G 1 1/2 x 1 1/2, ohne Rinne K19744073

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DN 25, G 1 1/2 x 1 1/2
Artikelbild
Schlösser

Schlösser ATV-Verteiler 2-fach, DN 32, G 1 1/4 x 1 1/2, ohne Rinne K19744074

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DN 32, G 1 1/4 x 1 1/2
