Artikelbild
Abbildung ähnlich
Schlösser

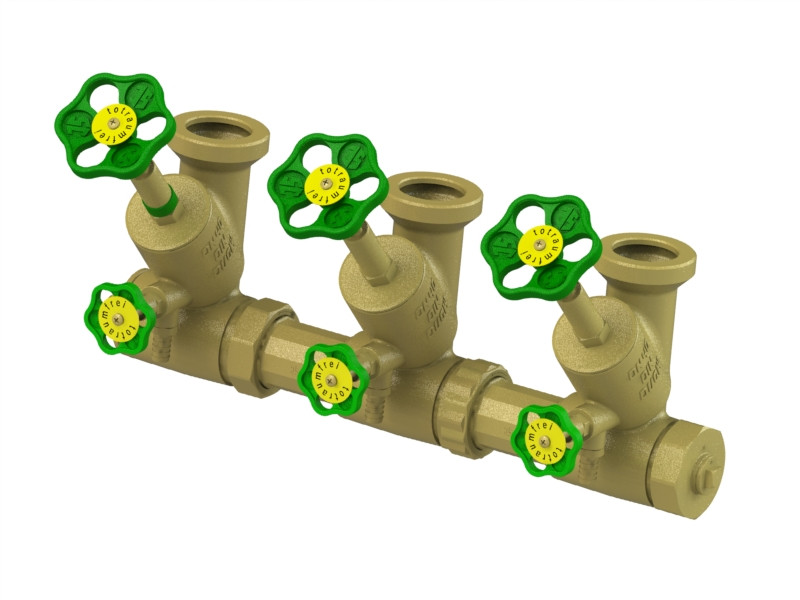

Schlösser ATV-Verteiler 3-fach, DN 40, G 1 1/2 x 2 1/4, ohne Rinne

K19744085 4044997227480 0075534002001
auf Anfrage
je 1 Stück
keine Verfügbarkeitsinformationen
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

KFR-Ventil, mit Kappe und Stopfen

Merkmale

Produktklasse Verteiler (Flüssigkeiten/Gas)
Breite 494 mm
Höhe 235 mm
Tiefe 200 mm
Werkstoff Messing
Max. Mediumtemperatur (Dauerbetrieb) 90 °C
Nenndurchmesser Anschluss 1 1 1/2 Zoll
Nenndurchmesser Anschluss 2 1 1/2 Zoll
Montageart Aufbau
Anschluss 1 Innengewinde zylindrisch (BSPP)
Anschluss 2 Außengewinde zylindrisch BSPP (ISO 228-1)
UBA-Positivliste ja
Mit Befestigungsmaterial nein
Mit Rückstromsicherung ja
Mit Füßen nein
Druckstufe Artikel PN 10
Geeignet für Leitungswasser ja
Rohraußendurchmesser Anschluss 1 47,8 mm
Rohraußendurchmesser Anschluss 2 44,9 mm
Geeignet für Heizungswasser nein
Anzahl der Abzweige 3
Mit Isolierung nein
Systemgebunden nein
Mit Entlüftung nein
Mit Füll- und Entleerungshahn ja
Mit Absperrventil ja
Geeignet für Pressluft nein
Geeignet für Gas nein
Geeignet für Glykol nein
Geeignet für Ethanol nein
Rohraußendurchmesser Abzweigungen 63,4 mm
Anschluss Abzweigungen Außengewinde zylindrisch BSPP (ISO 228-1)
Mit Wandbefestigungsbügel nein
Geeignet für Kühlwasser nein

Anhänge

icon
Datei
Datenblatt
jsdb_0075000000001.pdf (212.11 KB)
icon
Datei
Montageanleitung
jsma_0075002000m01.pdf (1.75 MB)
icon
Datei
Zulassung
jszl_0075000000001.pdf (8.83 MB)

Varianten

Artikelbild
Schlösser

Schlösser ATV-Verteiler 2-fach, DN 25, G 1 x 1 1/4, ohne Rinne K19744070

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DN 25, G 1 x 1 1/4
Artikelbild
Schlösser

Schlösser ATV-Verteiler 2-fach, DN 25, G 1 x 1 1/2, ohne Rinne K19744071

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DN 25, G 1 x 1 1/2
Artikelbild
Schlösser

Schlösser ATV-Verteiler 2-fach, DN 25, G 1 1/4 x 1 1/2, ohne Rinne K19744072

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DN 25, G 1 1/4 x 1 1/2
Artikelbild
Schlösser

Schlösser ATV-Verteiler 2-fach, DN 25, G 1 1/2 x 1 1/2, ohne Rinne K19744073

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DN 25, G 1 1/2 x 1 1/2
Artikelbild
Schlösser

Schlösser ATV-Verteiler 2-fach, DN 32, G 1 1/4 x 1 1/2, ohne Rinne K19744074

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DN 32, G 1 1/4 x 1 1/2
1 2

Ersatzteile:

Artikelbild
Schlösser

Schlösser KFR-Ventil-Oberteil 1819 DN 40, G 1 1/2, Messing, steigende Spindel K19743905

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Schlösser

Schlösser Freistromventil-Oberteil 1816 DN 40, G 1 1/2, Messing, steigende Spindel K19743881

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Schlösser

Schlösser Handrad 1859 80 x 9 mm, grün, Polyamid K22098664

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Schlösser

Schlösser Durchgangs-Fettkammer-Oberteil 1801 DN 10, G 3/8, Messing, steigende Spindel 148843

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Schlösser

Schlösser Handrad 1859 50 x 6 mm, grün, Polyamid K22098660

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Schlösser

Schlösser Sauger 7461 G 1 1/4, zum Ablassen K19744043

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Schlösser

Schlösser Verbindungsverschraubung 7440 G 1 1/4 K19744028

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Schlösser

Schlösser Abschlussstopfen 7455 G 1 1/2, links, Wasserzufuhr von rechts K19744041

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Schlösser

Schlösser Abschlusskappe 7450 G 1 1/2, rechts, Wasserzufuhr von links K19744037

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
