Schlösser

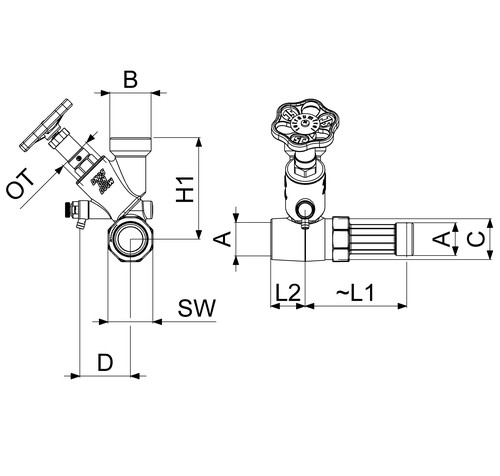

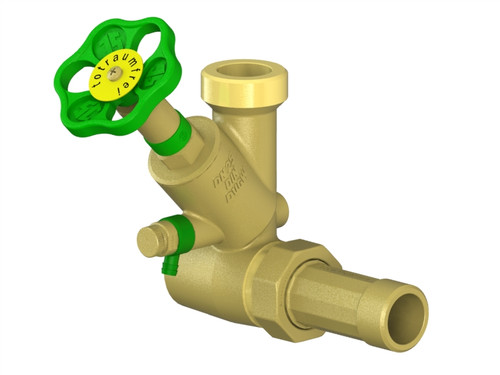

Schlösser Abzweig-T-KFR-Ventil 7800 DN 25, G 1 x 1 1/4, nichtsteigende Spindel

K19744201 4044997177044 0078002501001
auf Anfrage
je 1 Stück
keine Verfügbarkeitsinformationen
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Schallschutz, Oberteil-Abgang 1821, Entleerungsventil 1831 1/4"

Merkmale

Produktklasse Verteiler (Flüssigkeiten/Gas)
Breite 145 mm
Höhe 172 mm
Tiefe 162 mm
Ausführung Verteiler/Sammler
Werkstoff Messing
Oberflächenschutz unbehandelt
Max. Mediumtemperatur (Dauerbetrieb) 90 °C
Nenndurchmesser DN 25
Nenndurchmesser Anschluss 1 1 Zoll
Nenndurchmesser Anschluss 2 1 Zoll
Montageart Aufbau
Werkstoff des Gehäuses Messing
Anschluss 1 Innengewinde zylindrisch (BSPP)
Anschluss 2 Außengewinde zylindrisch BSPP (ISO 228-1)
UBA-Positivliste ja
Form Durchgang mit geraden Abzweigen
Mit Befestigungsmaterial nein
Mit Rückstromsicherung ja
Mit Füßen nein
Druckstufe Artikel PN 16
Geeignet für Leitungswasser ja
Rohraußendurchmesser Anschluss 1 33,3 mm
Rohraußendurchmesser Anschluss 2 30,3 mm
Geeignet für Heizungswasser nein
Anzahl der Abzweige 1
Mit Isolierung nein
Systemgebunden nein
Mit Entlüftung nein
Mit Füll- und Entleerungshahn ja
Länge Anschluss 1 35 mm
Länge Anschluss 2 110 mm
Mit Absperrventil ja
Geeignet für Pressluft nein
Geeignet für Gas nein
Geeignet für Glykol nein
Geeignet für Ethanol nein
Nenndurchmesser Abzweigungen 1 1/4 Zoll
Rohraußendurchmesser Abzweigungen 39 mm
Anschluss Abzweigungen Außengewinde zylindrisch BSPP (ISO 228-1)
Mit Wandbefestigungsbügel nein
Geeignet für Kühlwasser nein
Venturi-Düse ohne
