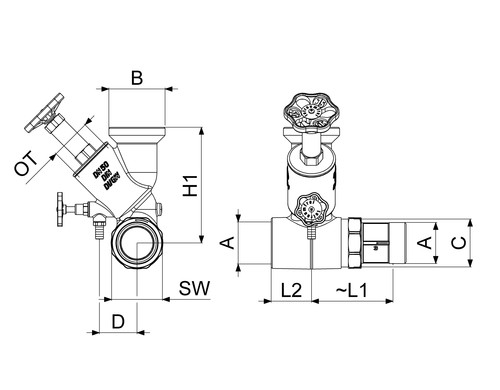

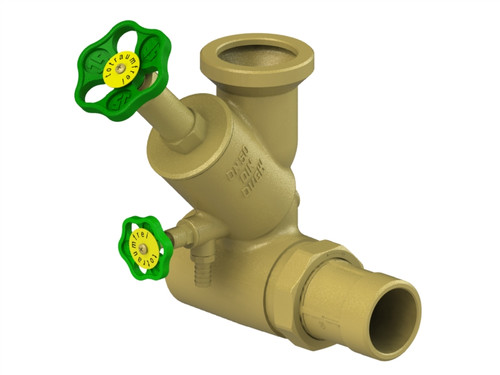

Artikelbild
Abbildung ähnlich
Schlösser

Schlösser Abzweig-T-Freistromventil 7700 DN 50, G 2 x G 2 3/4, nichtsteigende Spindel

K19744147 4044997176801 0077005001001
auf Anfrage
je 1 Stück
keine Verfügbarkeitsinformationen
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Schallschutz, Oberteil-Abgang 1818, Entleerungsventil 1801 3/8", Sauger 7461

Merkmale

Produktklasse Verteiler (Flüssigkeiten/Gas)
Breite 196 mm
Höhe 287 mm
Tiefe 236 mm
Ausführung Verteiler/Sammler
Werkstoff Messing
Oberflächenschutz unbehandelt
Max. Mediumtemperatur (Dauerbetrieb) 90 °C
Nenndurchmesser DN 50
Nenndurchmesser Anschluss 1 2 Zoll
Nenndurchmesser Anschluss 2 2 Zoll
Montageart Aufbau
Werkstoff des Gehäuses Messing
Anschluss 1 Innengewinde zylindrisch (BSPP)
Anschluss 2 Außengewinde zylindrisch BSPP (ISO 228-1)
UBA-Positivliste ja
Form Durchgang mit geraden Abzweigen
Mit Befestigungsmaterial nein
Mit Rückstromsicherung nein
Mit Füßen nein
Druckstufe Artikel PN 16
Geeignet für Leitungswasser ja
Rohraußendurchmesser Anschluss 1 59,6 mm
Rohraußendurchmesser Anschluss 2 56,7 mm
Geeignet für Heizungswasser nein
Anzahl der Abzweige 1
Mit Isolierung nein
Systemgebunden nein
Mit Entlüftung nein
Mit Füll- und Entleerungshahn ja
Länge Anschluss 1 59 mm
Länge Anschluss 2 138 mm
Mit Absperrventil ja
Geeignet für Pressluft nein
Geeignet für Gas nein
Geeignet für Glykol nein
Geeignet für Ethanol nein
Rohraußendurchmesser Abzweigungen 79,2 mm
Anschluss Abzweigungen Außengewinde zylindrisch BSPP (ISO 228-1)
Mit Wandbefestigungsbügel nein
Geeignet für Kühlwasser nein
Venturi-Düse ohne

Anhänge

icon
Datei
Datenblatt
jsdb_0075000000001.pdf (212.11 KB)
icon
Datei
0077005001001_de_datenblatt_js.pdf (11.24 MB)
icon
Datei
jsma_0075002000m01.pdf (1.75 MB)
icon
Datei
jszl_0075000000001.pdf (8.83 MB)
