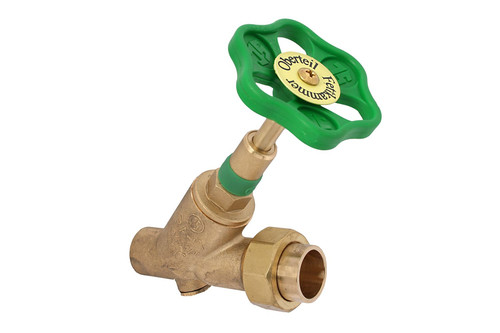

Schlösser KFR-Ventil 1640 DN 20, 22 mm, Lötanschluss, ohne Entleerung, steigende Spindel

K19743745 4044997117767 0016402200001
auf Anfrage
je 1 Stück
keine Verfügbarkeitsinformationen
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Eingang/Ausgang Lötanschluss/Lötverschraubung, mit Prüfschraube, Schallschutz (DN 15-32), Verschraubung 1851, Oberteil 1819

Merkmale

Produktklasse KFR-Ventil
Oberflächenschutz unbehandelt
Max. Mediumtemperatur (Dauerbetrieb) 90 °C
Nenndurchmesser DN 20
Werkstoff des Gehäuses Messing
Anschluss 1 Lötende
Anschluss 2 Lötende
UBA-Positivliste ja
Mit Entleerungsventil nein
Rohraußendurchmesser Anschluss 22 mm
Spindel und/oder Handrad ansteigend ja
Winkel der Spindel 45 °
Werkstoffgüte des Gehäuses CuZn40Pb2 (CW617N)

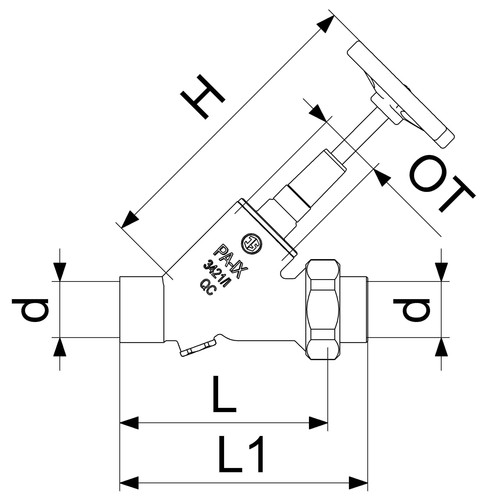

Länge Anschluss 1 25 mm
Länge Anschluss 2 77,5 mm

Anhänge

icon
Datei
Datenblatt
jsdb_0016400000001.pdf (303.55 KB)
icon
Datei
Montageanleitung
jsma_0016302500m01.pdf (4.94 MB)
icon
Datei
Zulassung
jszl_0016150000001.pdf (825.68 KB)

Varianten

Artikelbild
Schlösser

Schlösser KFR-Ventil 1640 DN 15, 15 mm, Lötanschluss, ohne Entleerung, steigende Spindel K19743743

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DN 15, 15 mm
Artikelbild
Schlösser

Schlösser KFR-Ventil 1640 DN 20, 18 mm, Lötanschluss, ohne Entleerung, steigende Spindel K19743744

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DN 20, 18 mm
Artikelbild
Schlösser

Schlösser KFR-Ventil 1640 DN 20, 22 mm, Lötanschluss, ohne Entleerung, steigende Spindel K19743745

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DN 20, 22 mm
Artikelbild
Schlösser

Schlösser KFR-Ventil 1640 DN 25, 28 mm, Lötanschluss, ohne Entleerung, steigende Spindel K19743746

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DN 25, 28 mm
Artikelbild
Schlösser

Schlösser KFR-Ventil 1640 DN 32, 35 mm, Lötanschluss, ohne Entleerung, steigende Spindel K19743747

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DN 32, 35 mm
1 2

Zubehörempfehlung für Sie:

Artikelbild
Schlösser

Schlösser Verschlussstopfen 1836 DN 8, 1/4", mot O-Ring, Messing 148860

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Schlösser

Schlösser Anschlussverschraubung 1851 DN 22 x G 1, konisch dichtend, für Kupferrohr K19743932

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Schlösser

Schlösser Handrad 1859 70 x 6 mm, grün, Polyamid K22098662

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück

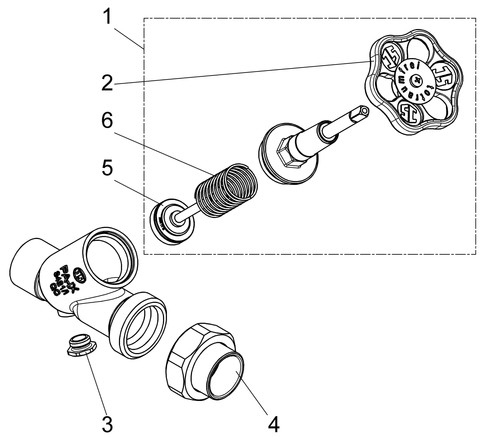

Ersatzteile:
