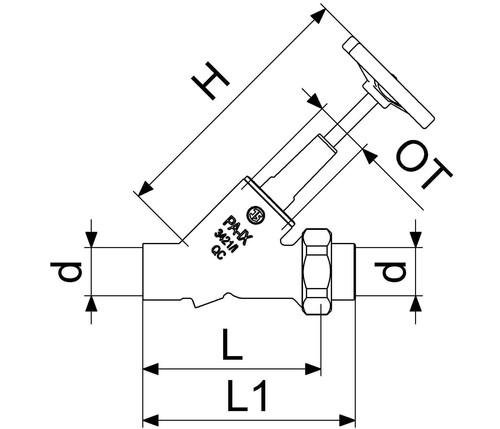

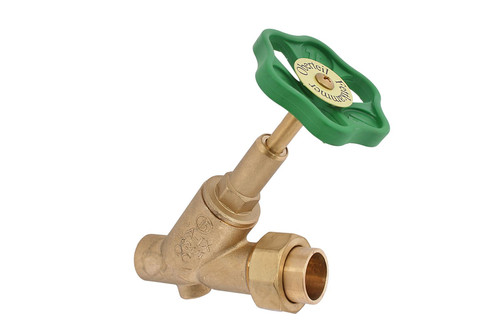

Artikelbild
Abbildung ähnlich
Schlösser

Schlösser Freistromventil 1540 DN 20, 22 mm, Lötanschluss, ohne Entleerung, steigende Spindel

K19743511 4044997114711 0015402200001
auf Anfrage
je 1 Stück
keine Verfügbarkeitsinformationen
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

Eingang/Ausgang Lötanschluss, Schallschutz (DN 15-32), Verschraubung 1851, Oberteil 1816

Merkmale

Produktklasse Absperrventil
Oberflächenschutz unbehandelt
Nenndurchmesser DN 20
Werkstoff des Gehäuses Messing
Anschluss 1 Lötende
Anschluss 2 Lötende
UBA-Positivliste ja
Mit Entleerungsventil nein
Spindel und/oder Handrad ansteigend ja
Winkel der Spindel 45 °
Werkstoffgüte des Gehäuses CuZn40Pb2 (CW617N)
Länge Anschluss 1 25 mm
Länge Anschluss 2 77,5 mm
Mit Standanzeiger nein

Anhänge

icon
Datei
Datenblatt
jsdb_0015400000001.pdf (765.97 KB)
icon
Datei
Montageanleitung
jsma_0015252500m01.pdf (454.77 KB)
icon
Datei
Zulassung
jszl_0015050000001.pdf (1.01 MB)

Varianten

Artikelbild
Schlösser

Schlösser Freistromventil 1540 DN 15, 15 mm, Lötanschluss, ohne Entleerung, steigende Spindel K19743509

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DN 15, 15 mm
Artikelbild
Schlösser

Schlösser Freistromventil 1540 DN 20, 18 mm, Lötanschluss, ohne Entleerung, steigende Spindel K19743510

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DN 20, 18 mm
Artikelbild
Schlösser

Schlösser Freistromventil 1540 DN 20, 22 mm, Lötanschluss, ohne Entleerung, steigende Spindel K19743511

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DN 20, 22 mm
Artikelbild
Schlösser

Schlösser Freistromventil 1540 DN 25, 28 mm, Lötanschluss, ohne Entleerung, steigende Spindel K19743512

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DN 25, 28 mm
Artikelbild
Schlösser

Schlösser Freistromventil 1540 DN 32, 35 mm, Lötanschluss, ohne Entleerung, steigende Spindel K19743513

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DN 32, 35 mm
1 2

Zubehörempfehlung für Sie:

Artikelbild
Schlösser

Schlösser Freistromventil-Oberteil 1813 DN 20, G 3/4, Messing, mit Entleerung K19743862

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Schlösser

Schlösser Anschlussverschraubung 1851 DN 22 x G 1, konisch dichtend, für Kupferrohr K19743932

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Schlösser

Schlösser Handrad 1859 70 x 6 mm, grün, Polyamid K22098662

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück

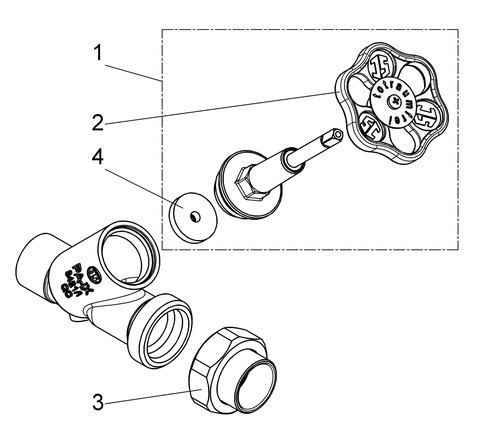

Ersatzteile:
