Abbildung ähnlich

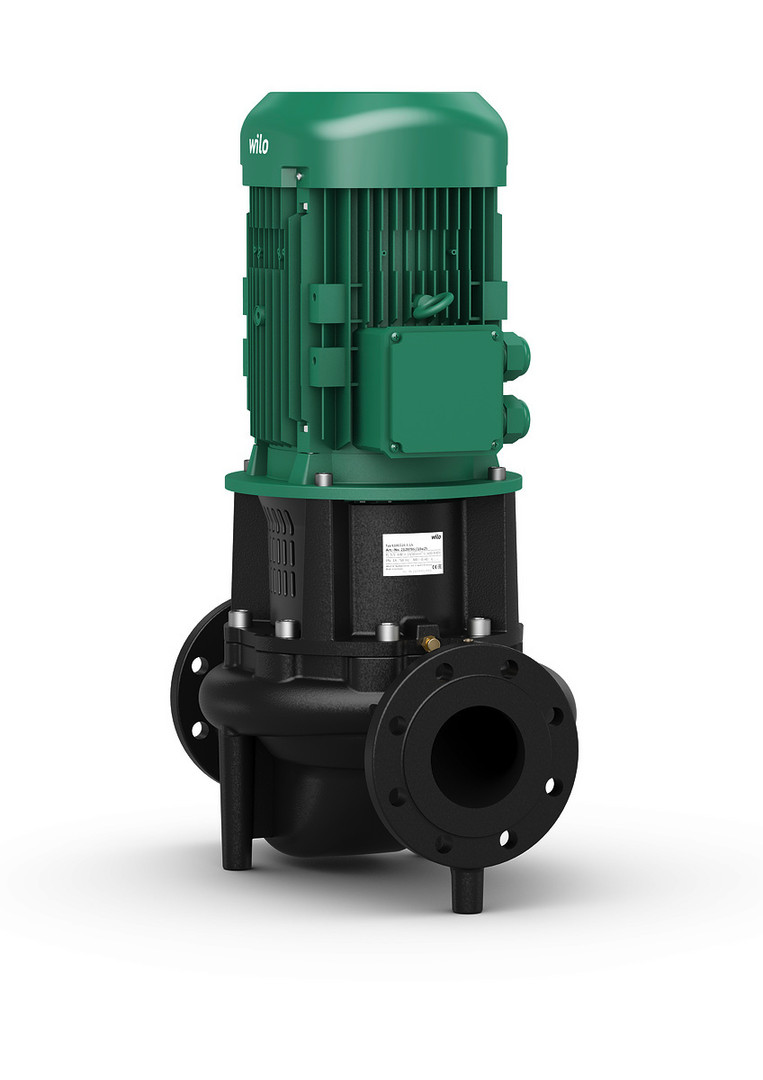

Wilo Trockenläufer-Standardpumpe CronoLine IL 100/250-7,4/4, 7,5 kW, 4-polig

Artikelnummer: K20715367 EAN: 4048482216409 Werksartikelnummer: 2120788

auf Anfrage

je 1 Stück

keine Verfügbarkeitsinformationen

Dimension

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Stück
Bestellschritt	1 Stück

Beschreibung

Trockenläuferpumpe in Inline-Bauart mit Flanschanschluss, zur Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Kaltwasser- und Kühlsystemen, serienmäßige Kondensatablaufbohrungen in den Motorgehäusen, flexibel einsetzbar in Klima und Kälteanlagen, mit Anwendungsvorteilen durch gezielte Kondensatabführung mittels optimiertem Laternendesign (patentiert), hoher Korrosionsschutz durch Kataphorese-Beschichtung

Merkmale

Produktklasse	Trockenläuferpumpe
Serie	CronoLine
Modell	100/250-7,5/4
Schutzart (IP)	IP55
Nennstrom	16 A
Frequenz	50 Hz
Motorausgangsleistung (P2)	7,5 kW

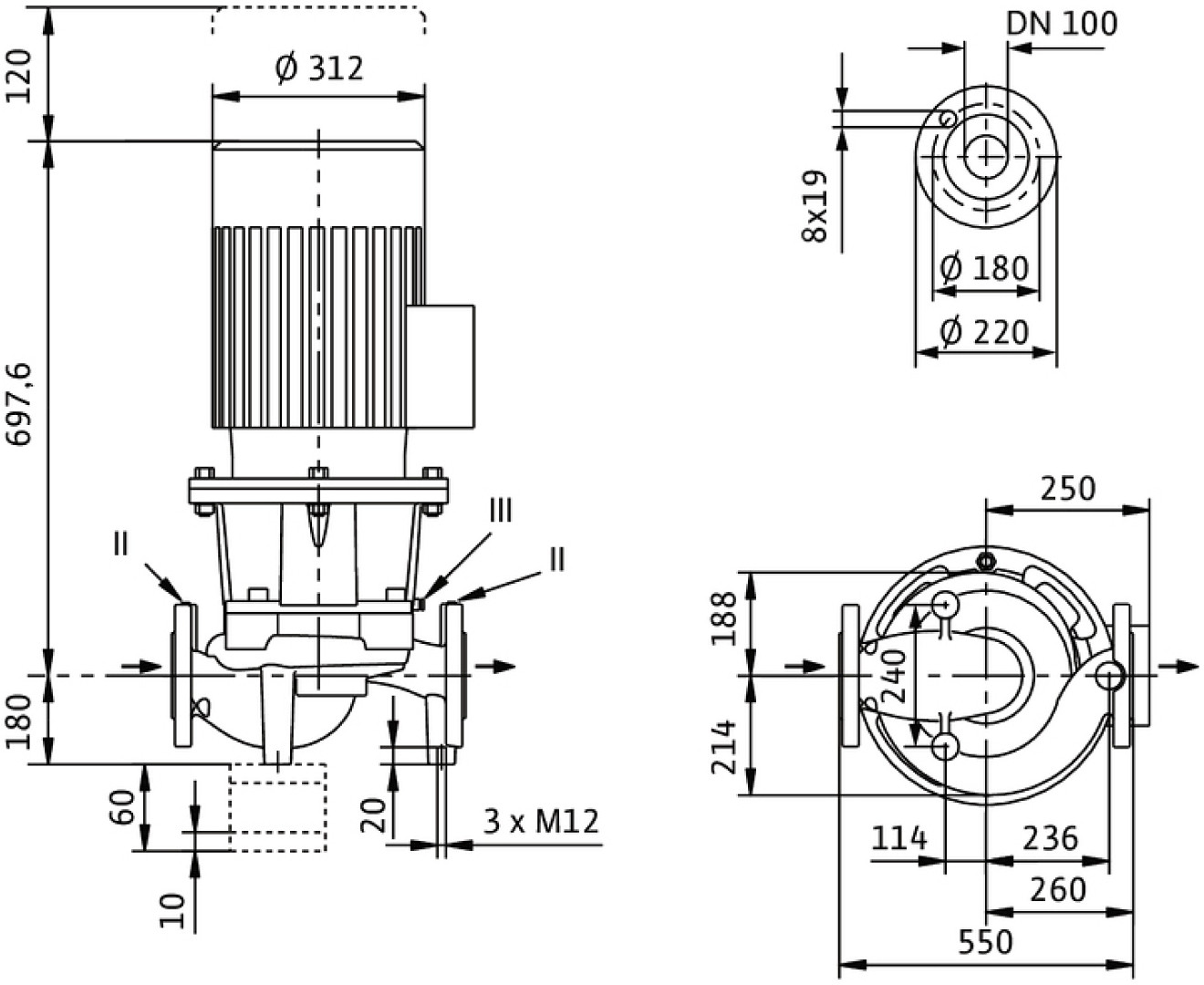

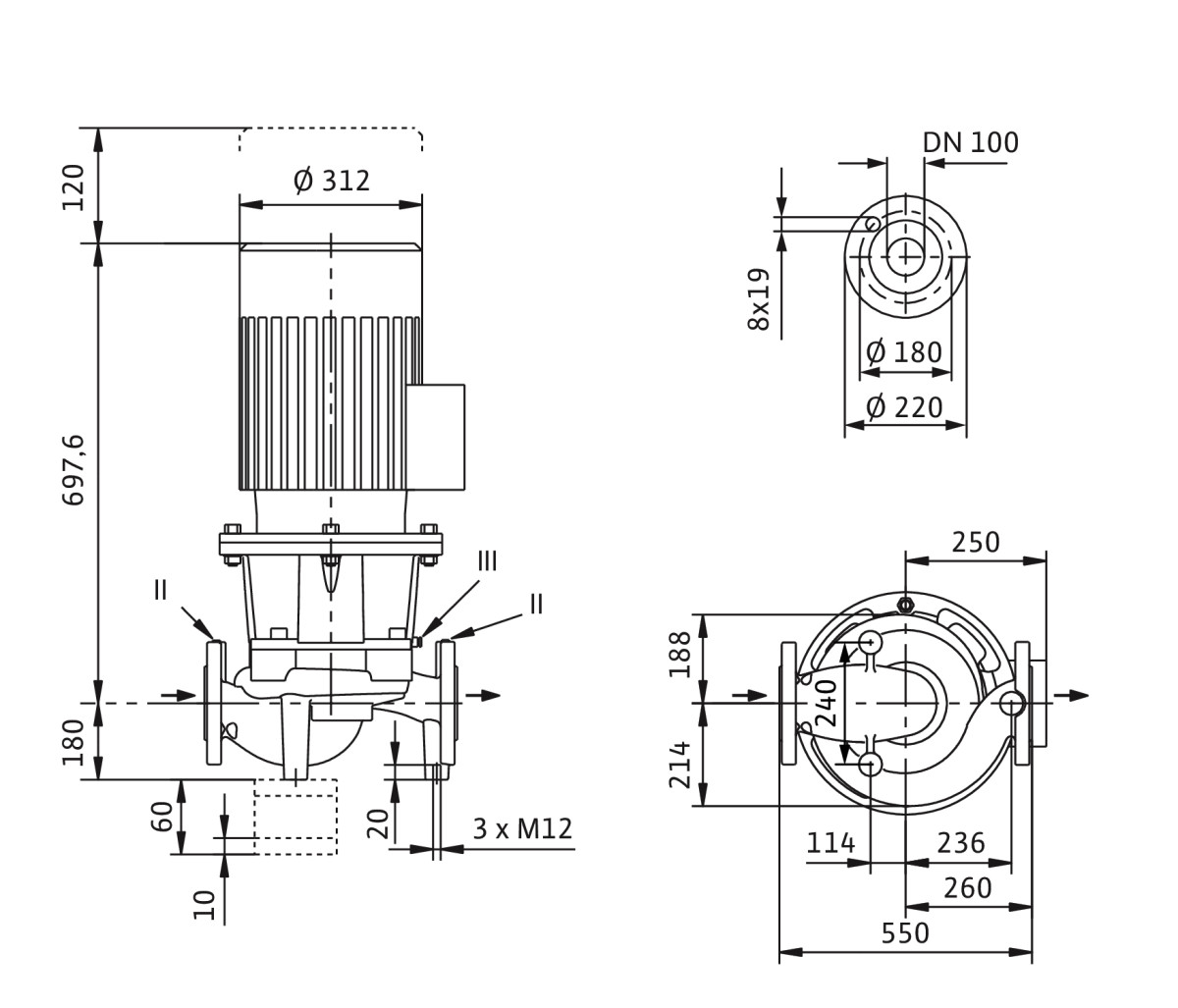

Einbaulänge	550 mm
Mindesteffizienzindex (MEI)	0,4
Max. Arbeitsdruck	16 bar

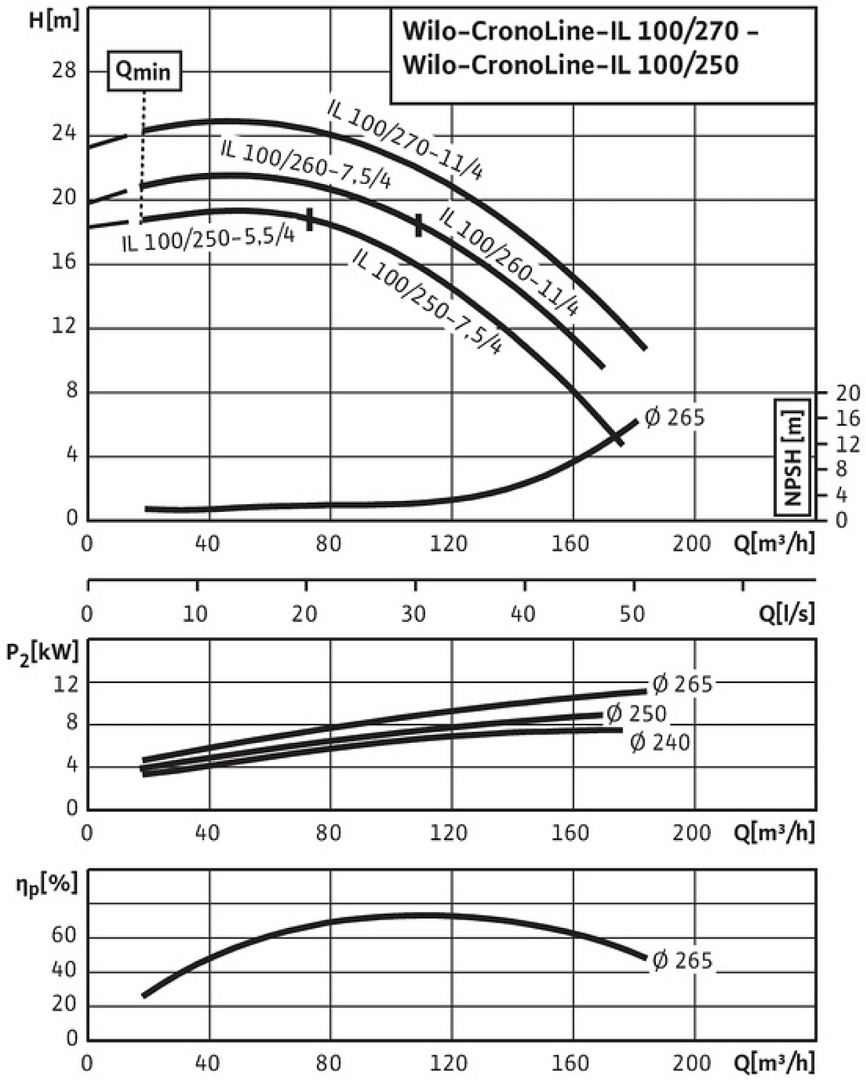

Max. Förderhöhe	19,33 m
Drehzahl	1450 1/min
Werkstoff des Gebläserads/Laufrads	Gusseisen
Werkstoffgüte des Pumpengehäuses	Gusseisen GG 25 (GJL-250)
Werkstoff des Pumpengehäuses	Gusseisen
Anschluss Einlassseite	Flansch
Nenndurchmesser Anschluss Einlassseite	DN 100
Nenndurchmesser Anschluss Auslassseite	DN 100
Max. Volumenstrom	176,3 m³/h
Doppelpumpe	nein
Isolationsklasse nach IEC	F
Umgebungstemperatur	-15 - 40 °C
Anzahl der Phasen	3
Bemessungsspannung	400 V
Werkstoffgüte Gebläserad/Laufrad	Gusseisen GG 20 (GJL-200)
Rohraußendurchmesser Anschluss Einlassseite	100 mm
Rohraußendurchmesser Anschluss Auslassseite	100 mm
Anschluss Auslassseite	Flansch
Förderhöhe bei Volumenstrom (BEP)	167,79 kPa
Volumenstrom (BEP)	97,47 m³/h
Mediumtemperatur (Dauerbetrieb)	-20 - 140 °C
Druckstufe Flanschanschluss Einlassseite	PN 16
Druckstufe Flanschanschluss Auslassseite	PN 16
Flanschform	rund
