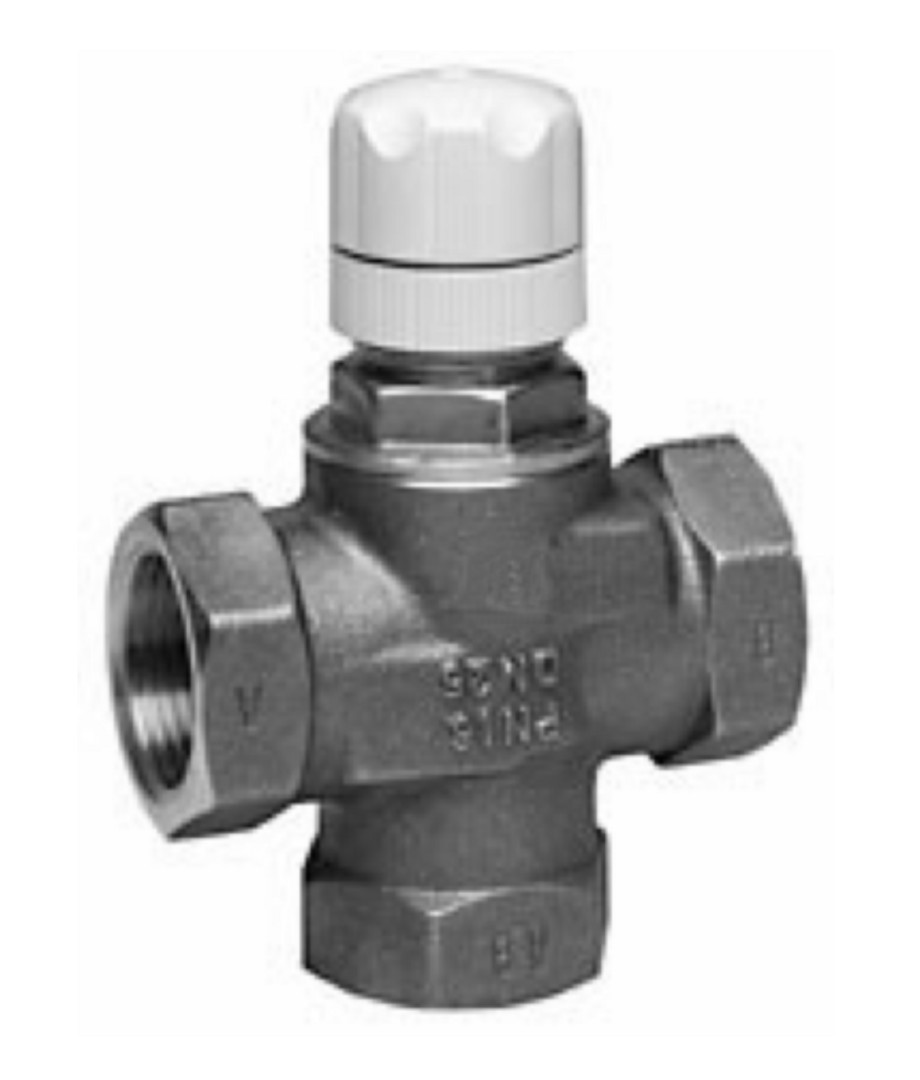

Resideo Dreiwege-Ventil V135 Typ B Misch-/Verteilventil mit Innengewinde, DN 25, G 1

K7687084 4019837058913 V135-1B
auf Anfrage
je 1 Stück
keine Verfügbarkeitsinformationen
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 Stück
Bestellschritt 1 Stück

Beschreibung

in Verbindung mit den Thermostaten T100R oder T100RS können die Ventile zur Warmwasserregelung verwendet werden, federbelasteter Ventilkegel (druckentlastet), kleiner Hub mit hohem Kvs-Wert, mit unverlierbarem Handrad, die obere Spindelabdichtung ist während des Betriebs ohne Entleeren der Anlage auswechselbar, Handkappe aus weißem Kunststoff, Ventilgehäuse PN16 mit Innen- und Außengewinde aus Rotguss, Ventileinsatz aus Messing/Kunststoff mit O-Ringen aus EPDM und Weichdichtungen, Überwurfmutter/Gewindetülle und Dichtungen aus Messing, Wirkungsweise Eingang B geschlossen in unbelastetem Zustand, Medium Wasser oder Wasser-Glykol-Gemisch gemäß VDI-Richtlinie 2035, max. Betriebsdruck 16 bar, Diff.-Druck mit 90N-Antr. 10 bar, Hub 2 mm, Mediumstemperatur -10 bis 120 °C, stat. Druck PN16, Regelcharakteristik linear

Merkmale

Produktklasse Dreiwegeregelventil
Internet Link https://www.resideo.com/de/de/produkte/komfort/mischer-und-regelventile/zweiwege-und-dreiwege-ventile/
Oberflächenschutz unbehandelt
Max. Mediumtemperatur (Dauerbetrieb) 120 °C
Nenndurchmesser DN 25
Werkstoff des Gehäuses Bronze
Kvs-Wert 5
Druckstufe Artikel PN 16
Anschlüsse Innengewinde
Rohraußendurchmesser alle Anschlüsse 25 mm

Anhänge

icon
Datei
Datenblatt
rddb14353.pdf (669.93 KB)
icon
Datei
Montageanleitung
rdma12296.pdf (1.12 MB)

Varianten

Artikelbild
Resideo

Resideo Dreiwege-Ventil V135 Typ B Misch-/Verteilventil mit Innengewinde, DN 15, G 1/2 K7687082

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück

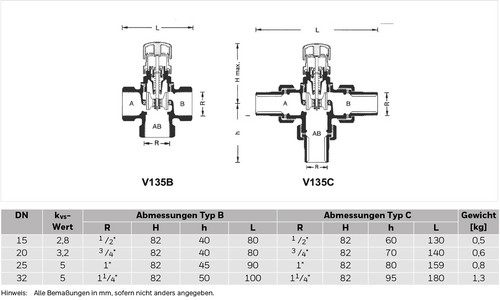

Dimension
DN 15, G 1/2
Artikelbild
Resideo

Resideo Dreiwege-Ventil V135 Typ B Misch-/Verteilventil mit Innengewinde, DN 20, G 3/4 K7687083

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DN 20, G 3/4
Artikelbild
Resideo

Resideo Dreiwege-Ventil V135 Typ B Misch-/Verteilventil mit Innengewinde, DN 25, G 1 K7687084

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DN 25, G 1
Artikelbild
Resideo

Resideo Dreiwege-Ventil V135 Typ B Misch-/Verteilventil mit Innengewinde, DN 32, G 1 1/4 K7687085

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Dimension
DN 32, G 1 1/4

Zubehörempfehlung für Sie:

Artikelbild
Resideo

Resideo Thermostatregler T100R weiß, mit Tauchrohr, mit losem Fühler, 10-50 °C K7687074

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Resideo

Resideo Thermostatregler T100R weiß, mit Tauchrohr, mit losem Fühler, 30-70 °C K7687075

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Resideo

Resideo Thermostatregler T100RS weiß, ohne Tauchrohr, mit losem Fühler, 10-50 °C K15857095

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Resideo

Resideo Thermostatregler T100RS weiß, ohne Tauchrohr, mit losem Fühler, 30-70 °C K15857094

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Resideo

Resideo Stellantrieb MT4 NC 24 V, stromlos geschlossen, Hub 4mm, 90 N K7686855

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Resideo

Resideo Stellantrieb MT4 NO 24 V, stromlos offen, Hub 4mm, 90 N K7686856

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Resideo

Resideo Stellantrieb MT4 NC 24 V, stromlos geschlossen, mit Hilfsschalter, Hub 4mm, 90 N K7686857

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Resideo

Resideo Stellantrieb MT4 NO 24 V, stromlos offen, mit Hilfsschalter, Hub 4mm, 90 N K7686858

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Resideo

Resideo Stellantrieb MT4 NC 230 V, stromlos geschlossen, Hub 4mm, 90 N K7686859

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Resideo

Resideo Stellantrieb MT4 NO 230 V, stromlos offen, Hub 4mm, 90 N K7686860

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Resideo

Resideo Stellantrieb MT4 NC 230 V, stromlos geschlossen, mit Hilfeschalter, Hub 4mm, 90 N K7686861

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück
Artikelbild
Resideo

Resideo Stellantrieb MT4 NO 230 V, stromlos offen, mit Hilfsschalter, Hub 4mm, 90 N K7686862

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 Stück

Ersatzteile:

Artikelbild
Resideo

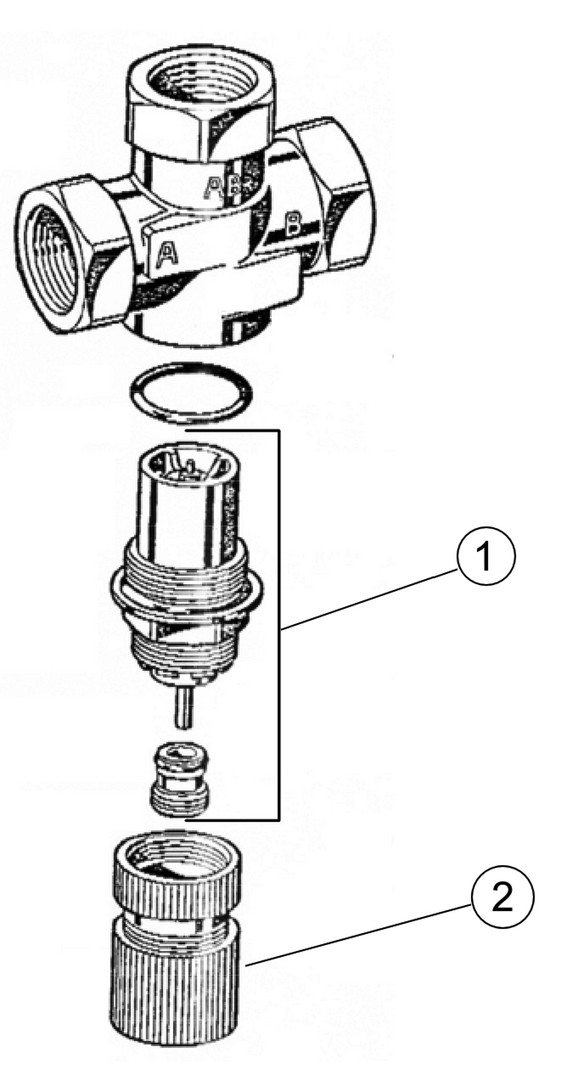

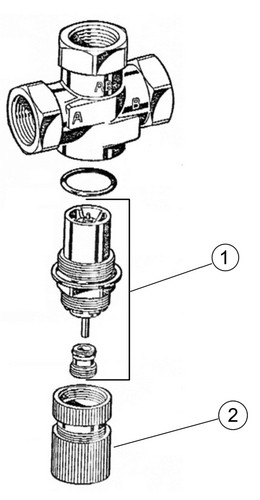

Resideo Ventileinsatz V135A zu Dreiwegeventil V135, R 1 und R 1 1/4 K7557343
