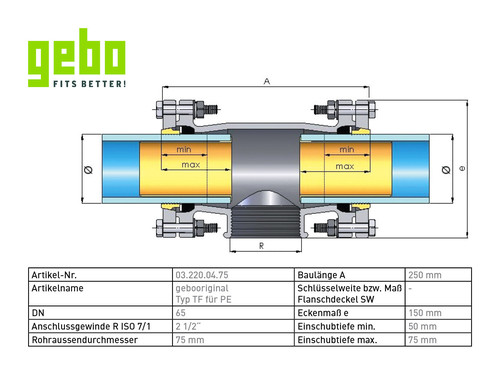

Abbildung ähnlich
Gebo Verschraubung TF Serie 220 75 mm x 2 1/2" x 75 mm, für PE-PE Übergänge
K10577144
4019576004523
03.220.04.75
auf Anfrage
je
1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stück |
| Bestellschritt | 1 Stück |
Beschreibung
Temperguss-Klemmverbinder, beidseitig zum Klemmen, Abgang im IG, für PE 80, PE 100, PE-Xa-Rohr (jeweils SDR 11) nach DVGW-Arbeitsblatt GW 335 A2/A3 sowie DIN 8074/75, DIN EN 12201-2 und DIN 16893, Verwendung einer Stützhülse ist erforderlich Medien sind Wasser und Druckluft. Druckstufen Wasser 20 °C, Druckluft PN 10
Merkmale
| Produktklasse | Verschraubung Rohrsystem |
| Serie | Serie 220 |
| Internet Link | https://gebo-online.de/produktetechnik/gebo-original/ |
| Werkstoff | Temperguss |
| Oberflächenschutz | galvanisch/elektrolytisch verzinkt |
| Anschluss 1 | Klemmanschluss |
| Anschluss 2 | Klemmanschluss |
| UBA-Positivliste | ja |
| Größe | 75 mm x 2 1/2" x 75 mm |
| Grad | 90 ° |
| Rohraußendurchmesser Anschluss 1 | 75 mm |
| Rohraußendurchmesser Anschluss 2 | 75 mm |
| Mediumtemperatur (Dauerbetrieb) | -20 - 60 °C |
| Werkstoff Anschluss 1 | Gusseisen |
| Werkstoffgüte Anschluss 1 | Temperguss |
| Werkstoff Anschluss 2 | Gusseisen |
| Werkstoffgüte Anschluss 2 | Temperguss |
| DVGW-Siegel für Gas | ja |
| DVGW-Siegel für Wasser | ja |
| Reduzierend | nein |
Anhänge
Datei
(gebo_original_ma_220_pe.pdf, 390.94 KB)
Varianten
Gebo Verschraubung TF Serie 220 110 mm x 4" x 110 mm, für PE-PE Übergänge
|
| Dimension |
|---|
| 110 mm x 4" x 110 mm |
Gebo Verschraubung TF Serie 220 90 mm x 3" x 90 mm, für PE-PE Übergänge
K10577145
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 Stück
| Dimension |
|---|
| 90 mm x 3" x 90 mm |
Gebo Verschraubung TF Serie 220 75 mm x 2 1/2" x 75 mm, für PE-PE Übergänge
K10577144
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 Stück
| Dimension |
|---|
| 75 mm x 2 1/2" x 75 mm |
