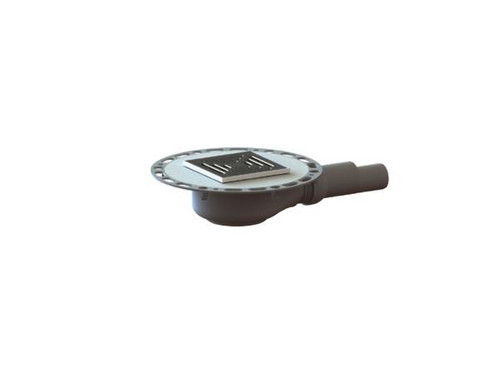

Abbildung ähnlich

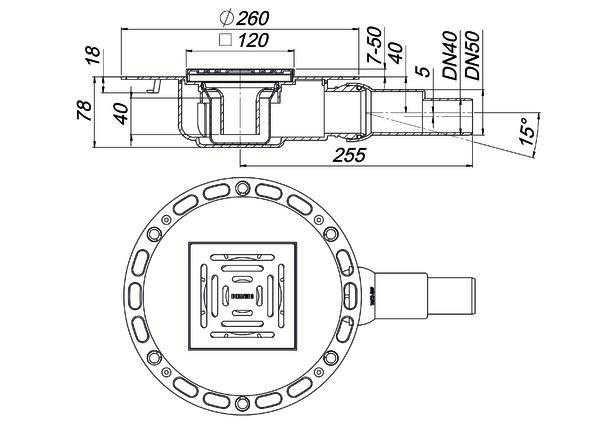

Dallmer Bodenablauf TistoPlan K 12, 120 x 120 mm, DN 40/50, seitlich

Artikelnummer: K19748899 EAN: 4001636513090 Werksartikelnummer: 513090

auf Anfrage

je 1 Stück

keine Verfügbarkeitsinformationen

Dimension

Nach Varianten suchen

Funktionen

Herstellerseite öffnen

Verkaufsdaten

Mindestbestellmenge	1 Stück
Bestellschritt	1 Stück

Beschreibung

nach DIN EN 1253 (Prüfzeugnis), mit Kugelgelenk, verstellbar von 0-15°, Vlies-kaschierter Flansch zum sicheren Anschluss an Verbundabdichtungen gemäß DIN 18534, Tisto-Dichtmanschette, herausnehmbarer Geruchs- und Reinigungsverschluss, Sperrwasserhöhe 40 mm (abweichend von DIN EN 1253), Bauschutzdeckel, höhenverstellbarer Aufsatz, Belastungsklasse K 3 (300 kg), TistoPlan K 10/K 12: Rost Edelstahl 1.4301, Rahmen ABS, TistoPlan VC 10: Rost und Rahmen Edelstahl 1.4301, TistoPlan Quadra 10/12: Design-Rost Quadra, Edelstahl 1.4301, massiv 5 mm, Rahmen Edelstahl

Merkmale

Produktklasse	Bodenablauf
Serie	TistoPlan
Internet Link	https://www.dallmer.de/513090
Nenndurchmesser	DN 50
Anschluss	Schiebeende
Sperrwasserhöhe	40 mm
Rohraußendurchmesser	50 mm
Ablaufleistung	0,6 l/s
Länge Gitter	120 mm
Mit Siphon	ja
Höhenverstellbar	ja
Mit Gitter	ja
Material Gitter	Edelstahl
Geeignet für die Abdichtung im Verbund mit Fliesen und Platten	ja
Geeignet für Betonboden	ja
Geeignet für beschichteten Boden	nein
Geeignet für Vinylboden	nein
Form des Gitters	Viertelkreis
Herausnehmbarer Geruchsverschluss	ja
Werkstoff Bodenablauf	Kunststoff
Einstellbares Aufsatzstück	ja

Anhänge

Datei

Datenblatt

2445256309.pdf (594.75 KB)

Datei

1314035112.pdf (594.86 KB)

Datei

Montageanleitung

3630992845.pdf (332.74 KB)
